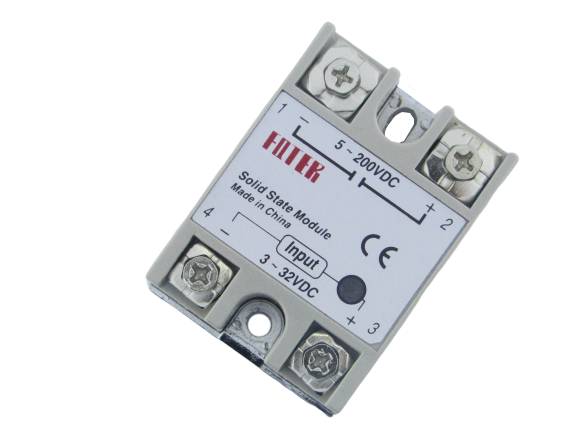

Однофазное твердотельное реле SSR-25DD (DC-DC)

Однофазное твердотельное реле FQTER SSR-25DD.

Характеристики

• Серия: SSR (однофазное твердотельное реле);
• Тип: DC-DC;
• Ток нагрузки: 25А;
• Входной сигнал: DC, 3-32В;
• Коммутируемое напряжение: 5-60В DC (постоянное напряжение);
• Ток срабатывания: 7.5мА/12В
• Напряжение включения/выключения реле: ВКЛ > 2.4В / ВЫКЛ < 1В;
• Время отклика на входной сигнал: 1мс;
• Сопротивление изоляции - более 50 МОм при 500В;
• Диэлектрическая прочность – более 2,5 кВ AC / 1 мин;
• Низкий уровень излучения электромагнитных помех, обеспечиваемый примененным методом коммутации при переходе тока через ноль;
• Высокая перегрузочная способность по току (10Iном в течение 1-го периода) и по напряжению (с демпфирующей схемой)

Подробнее о реле

Благодаря отсутствию механических движущихся частей, твердотельное реле имеет больший срок службы и не издаёт характерных звуков, по сравнению с обычными, электромеханическими реле. Цифровая схема твердотельного реле развязана с силовой частью, симметричным триодным фототиристором. Реле имеет функцию пересечения ноля (zero cross function). Данная функция предусматривает возможность замыкания выходной цепи только тогда, когда переменное напряжение нагрузки пересекает ноль, благодаря чему ток нагрузки увеличивается плавно. Такой тип включения продлевает срок службы устройств, подключённых к силовой части реле, но делает невозможным замыкание цепей нагрузки постоянного тока.

Функция пересечения нуля (zero cross function)

Из графика видно, что после подачи управляющего сигнала на вход, реле ожидает когда приложенное к выходной цепи напряжение "пересечёт" ноль и только в этот момент замыкает выходную цепь. Следовательно в выходной цепи не происходит резкого увеличение тока.
