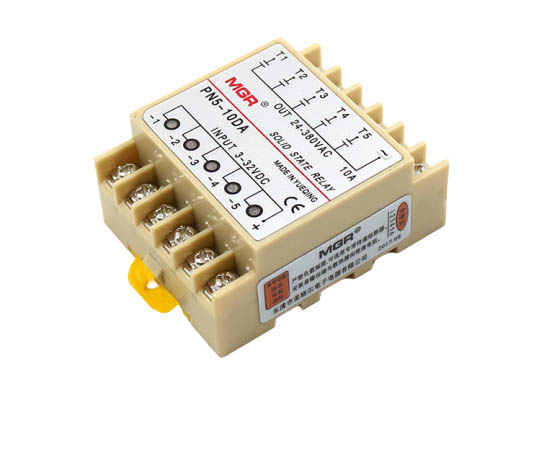

Однофазное 5-канальное твердотельное реле PN5-10DA, DC-AC

Артикул: 4078
Однофазное 5-канальное твердотельное реле PN5-10DA, DC-AC
(0)
1 786 руб.
Наличие: 8 шт
шт

Характеристики:

Модель: SSR PN5-10DA;
Количество каналов: 5;
Тип: DC-AC;
Номинальное управляющее напряжение: 3 - 32 В DC;
Напряжение включения: > 2,4 В;
Напряжение выключения: < 1 В;
Ток срабатывания: 4 мА/12 В;
Метод управления: коммутация при переходе тока через ноль;
Номинальное напряжение нагрузки: 24-380 В АС;
Падение напряжения: 1,6 В/25°С;
Номинальный ток нагрузки: 10 А;
Ток утечки: до 0,7 мА;
Время отклика на входной сигнал: до 10 мс;
Диэлектрическая прочность: более 2,5 кВ АС/1 мин;
Сопротивление изоляции: более 50 МОм/500 В DC;
Диапазон рабочих температур: от -20 до +80°С;
Крепление: для установки на DIN-рейку;
Размеры: 63 х 50 х 30 мм;
Вес: 70 г.

Управление и выбор реле

            Управлять твердотельным реле не сложнее чем обычным электромеханическим реле. Достаточно просто подать напряжение на управляющий вход и нагрузка подключится. Для отключения достаточно снять напряжение с управляющего входа. Как правило встречается два вида управляющих сигналов. Твердотельные реле типа DA управляются напряжением постоянного тока в диапазоне от 3 до 32 Вольт. Для типа AA переменным напряжением в диапазоне от 80 до 220В (могут быть использованы дляпримой замены электромагнитного пускателя без переделки схемы подключения).

            Выбор состоит в том, чтобы выбрать подходящий тип SSR для вашей задачи. Не существует одного твёрдотельного реле идеального подходящего для всех задач. Чтобы выбрать SSR для конкретного приложение, следуйте инструкциям ниже:

1)    Определите ток вашей   нагрузки. Для этого достаточно разделить мощность нагрузки на питающие напряжение.

I(А)=P(Вт)/U(В)

Для примера возьмём лампу накаливания 100 Вт. Для сети 220 В.

I=100(Вт)/220(В)=0,45А

2)    Определяем тип нагрузки (активная, реактивная) из таблицы:

Это необходимо чтобы не превысить максимальный ток твёрдотельного реле, реактивные нагрузки в момент включения потребляют значительно больший ток чем в рабочем режиме и это может привести к выходу твёрдотельного реле из строя.

Нагрузка

Коэффициент

Лампы накаливания

x6

Моторы

x6

Светодиоды

X1

Системы упр.двигателем, драйверы

X6

Люминесцентные лампы (только AC)

X10

Трансформаторы

X20

Нагреватели
