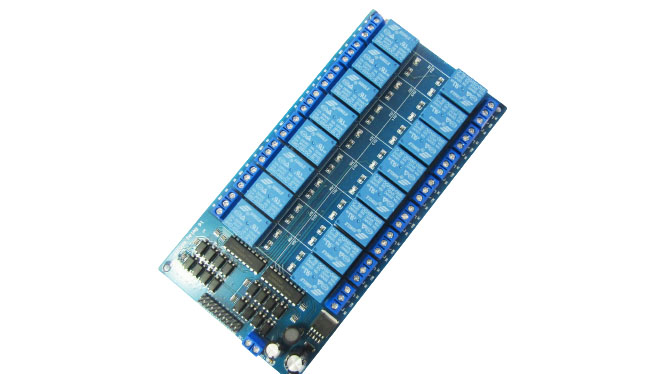

Модуль с шестнадцатью реле 5V, 10A (гальваническая развязка)

Напряжение управления: 5 Вольт.

Коммутируемое напряжение максимальное: АС 250 Вольт.

Максимальный ток: 10 Ампер.

Управление реле производится низким уровнем (0).

На плате модуля расположены индикаторы в виде светодиодов: красный светодиод - индикатор работы каждого реле.

Распиновка контактов:

IN1- подача сигнала управления одним реле.

IN2- подача сигнала управления вторым реле.

IN3- подача сигнала управления третьим реле.

IN4- подача сигнала управления четвертым реле.

VCC- анод питания реле.

GND -катод питания реле.

NO1- 1  выходной нормальнооткрытый контакт.

COM1- 1 цепь управления землей.

NC1- 1 выходной нормальнозакрытый контакт.

NO2- 2  выходной нормальнооткрытый контакт.

COM2- 2 цепь управления землей.

NC2- 2 выходной нормальнозакрытый контакт.

NO3- 3  выходной нормальнооткрытый контакт.

COM3- 3 цепь управления землей.

NC3- 3 выходной нормальнозакрытый контакт.

NO4- 4  выходной нормальнооткрытый контакт.

COM4- 4 цепь управления землей.

NC4- 4 выходной нормальнозакрытый контакт.

NO5- 5  выходной нормальнооткрытый контакт.

COM5- 5 цепь управления землей.

NC5- 5 выходной нормальнозакрытый контакт.

NO6- 6  выходной нормальнооткрытый контакт.

COM6- 6 цепь управления землей.

NC6- 6 выходной нормальнозакрытый контакт.

NO7- 7  выходной нормальнооткрытый контакт.

COM7- 7 цепь управления землей.

NC7- 7 выходной нормальнозакрытый контакт.

NO8- 8  выходной нормальнооткрытый контакт.

COM8- 8 цепь управления землей.

NC8- 8 выходной нормальнозакрытый контакт.

NO9- 9  выходной нормальнооткрытый контакт.

COM9- 9 цепь управления землей.

NC9- 9 выходной нормальнозакрытый контакт.

NO10- 10  выходной нормальнооткрытый контакт.

COM10- 10 цепь управления землей.

NC10- 10 выходной нормальнозакрытый контакт.

NO11- 11  выходной нормальнооткрытый контакт.

COM11- 11 цепь управления землей.

NC11- 11 выходной нормальнозакрытый контакт.

NO12- 12  выходной нормальнооткрытый контакт.

COM12- 12 цепь управления землей.

NC12- 12 выходной нормальнозакрытый контакт.

NO13- 13  выходной нормальнооткрытый контакт.

COM13- 13 цепь управления землей.

NC13- 13 выходной нормальнозакрытый контакт.

NO14- 14  выходной нормальнооткрытый контакт.

COM14- 14 цепь управления землей.

NC14- 14 выходной нормальнозакрытый контакт.

NO15- 15  выходной нормальнооткрытый контакт.

COM15- 15 цепь управления землей.

NC15- 15 выходной нормальнозакрытый контакт.

NO16- 16  выходной нормальнооткрытый контакт.

COM16- 16 цепь управления землей.

NC16- 16 выходной нормальнозакрытый контакт.

.
