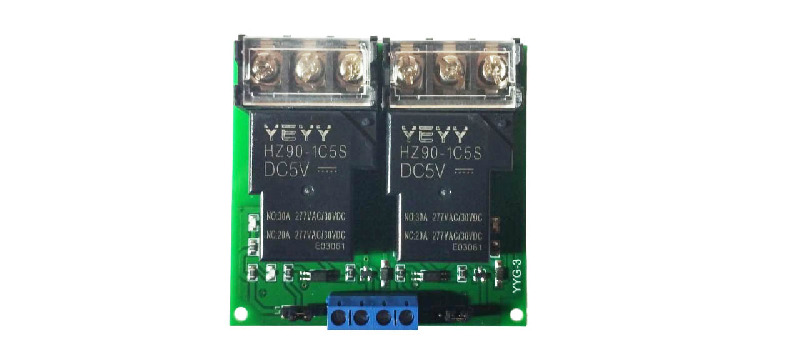

Модуль с двумя реле 5V, 30A (YYG3)

Модуль с двумя реле 5V, 30A (YYG3).

Характеритсики:

Напряжение управления: 5 Вольт.

Коммутируемое напряжение максимальное: АС 250 Вольт.

Максимальный ток: 30 Ампер.

Логику срабатывания реле можно выбрать перемычкой.

Управляется реле током больше 4 мА.

На плате модуля расположены индикаторы в виде светодиодов: красный светодиод - индикатор питания модуля, зеленый светодиод - индикатор работы каждого реле.

Распиновка контактов:

IN1- подача сигнала управления одним реле.

IN2- подача сигнала управления вторым реле.

VCC- анод питания реле.

GND -катод питания реле.

NO1- 1  выходной нормальнооткрытый контакт.

COM1- 1 цепь управления землей.

NC1- 1 выходной нормальнозакрытый контакт.

NO2- 2  выходной нормальнооткрытый контакт.

COM2- 2 цепь управления землей.

NC2- 2 выходной нормальнозакрытый контакт.

Размеры:
