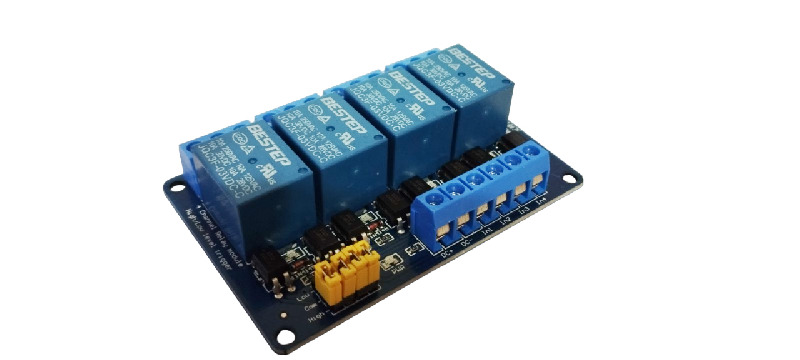

Модуль с четырьмя реле 3.3V, 10A (гальваническая развязка)

Артикул: 13772
Модуль с четырьмя реле 3.3V, 10A (гальваническая развязка)
(0)
676 руб.
Наличие: 10 шт
шт

Напряжение управления: 3,3 Вольта.

Коммутируемое напряжение максимальное: АС 250 Вольт.

Максимальный ток: 10 Ампер.

Управление реле производится низким уровнем (0).

На плате модуля расположены индикаторы в виде светодиодов: красный светодиод - индикатор работы каждого реле.

Распиновка контактов:

IN1- подача сигнала управления одним реле.

IN2- подача сигнала управления вторым реле.

IN3- подача сигнала управления третьим реле.

IN4- подача сигнала управления четвертым реле.

VCC- анод питания реле.

GND -катод питания реле.

NO1- 1  выходной нормальнооткрытый контакт.

COM1- 1 цепь управления землей.

NC1- 1 выходной нормальнозакрытый контакт.

NO2- 2  выходной нормальнооткрытый контакт.

COM2- 2 цепь управления землей.

NC2- 2 выходной нормальнозакрытый контакт.

NO3- 3  выходной нормальнооткрытый контакт.

COM3- 3 цепь управления землей.

NC3- 3 выходной нормальнозакрытый контакт.

NO4- 4  выходной нормальнооткрытый контакт.

COM4- 4 цепь управления землей.

NC4- 4 выходной нормальнозакрытый контакт.
