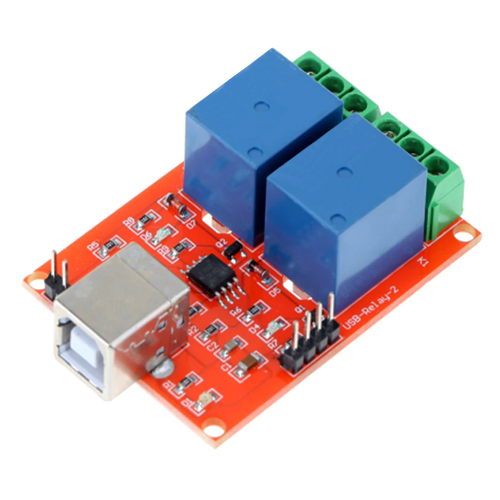

Модуль с двумя реле 5V, 10A (управление USB-B)

Управляемое реле с 2-мя каналами, управляется с помощью технологии HID, поэтому нет необходимости устанавливать какой-либо драйвер в системе windows. Удобное и простое в использовании.

Напряжение питания: 5 Вольт через USB или через пины 5V+ (анод) и 5V- (катод).

Плата содержит электромеханическое реле с гальванической развязкой и микросхему управления.

USB реле подключается к компьютеру через разъём USB 2.0 типа «B».

Распиновка контактов:

NO1- 1  выходной нормальнооткрытый контакт.

COM1- 1 цепь управления землей.

NC1- 1 выходной нормальнозакрытый контакт.

NO2- 2  выходной нормальнооткрытый контакт.

COM2- 2 цепь управления землей.

NC2- 2 выходной нормальнозакрытый контакт.

Проверка работоспособности и ручное управление

Скачать архив по ссылке https://disk.yandex.ru/d/p5-rWuLnVJV8xw

 Распакуйте архив. Зайдите в папку распакованного архива \usbrelay\USBRelay\TestApp и найдите файл программы тестирования и ручного управления GuiApp_English.exe. Запустите его. Если модуль реле требует отдельного питания 12 В, то подайте это питание (актуально для релейный модулей более двух каналов). Подключите релейный модуль к USB компьютера и в открытом приложении нажмите на кнопку поиска модулей Find device. Далее в списке выбора справа от этой кнопки у вас должен появиться идентификатор модуля, выберите его. Нажмите кнопку Open device, квадратик справа от кнопки должен загореться зеленым цветом. Теперь вы можете включать и выключать реле нажимая на кнопки Open и Close соответствующих каналов. После использования обязательно нажмите кнопку Close device что бы не оставлять модуль занятым, в противном случае вы можете не подключиться к нему из другой программы пока не переподключите USB.

Управление из командной строки

Для управления релейным модулем из командной строки используется файл CommandApp_USBRelay.exe расположенный в папке распакованного архива \usbrelay\USBRelay\TestApp. Предварительно вам необходимо узнать идентификационный номер модуля, узнать его можно запустив программу проверки работоспособности модуля (см. предыдущий пункт описания). В этой программе в списке выбора модуля вы как раз видите этот идентификационный номер. Для примера мы видим номер 6QMBS. Запустите командную строку Windows cmd из папки с этим файлом и выполните следующую команду:
CommandApp_USBRelay 6QMBS open 01
у вас должно включиться реле номер 1. Следующая команда выключит реле номер 1.
CommandApp_USBRelay 6QMBS close 01
Синтаксис команд не сложный, первым параметром указывается идентификационный номер релейного модуля, вторым параметром команда open или close, третьим параметром указывается порядковый номер реле на модуле. Если вместо номера реле указать число 255, то эта команда будет относиться ко всем реле. Напримр эта команда включит все реле на модуле:
CommandApp_USBRelay 6QMBS open 255

Автоматическое управление

Используя вариант включения и выключения реле из командной строки вы можете реализовать любые комбинации управления используя любые средства для автоматического запуска приложений в Windows.

Можете настроить ярлыки на рабочем столе Windows которые будут включать и выключать реле. В качестве расположения объекта для запуска укажите полный путь к файлу CommandApp_USBRelay.exe и параметры, например C:\usbrelay\USBRelay\TestApp\CommandApp_USBRelay.exe 6QMBS open 01

Можете написать BAT файл в котором вызывается программа CommandApp_USBRelay.exe с нужными параметрами, в котором вы пропишите необходимые паузы и много чего еще. Инструкции по разработке BAT файлов смотрите в интернете. Вы так же можете настроить запуск BAT файла с ярлыка на рабочем столе.

Можете использовать средства запуска приложений по расписанию - планировщик заданий Windows. Это позволит запрограммировать включение и отключение реле в нужное вам время. Из планировщика вы можете запускать файл CommandApp_USBRelay.exe с необходимыми параметрами. Для более сложных последовательностей вы можете запускать из планировщика разработанные вами BAT файлы которые в свою очередь будут управлять реле.
