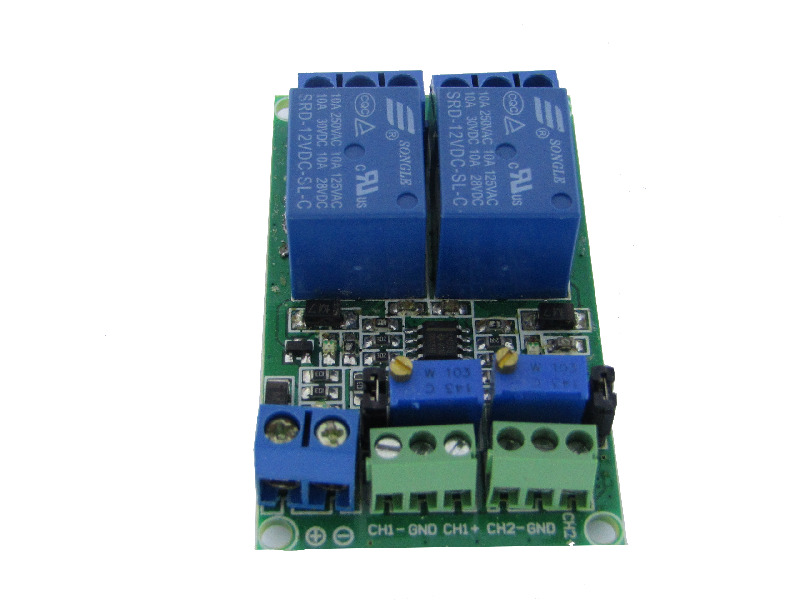

Модуль с двумя реле 12V, 10A (Разница напряжений)

Артикул: 0549
Модуль с двумя реле 12V, 10A (Разница напряжений)
(0)
986 руб.
Наличие: 1 шт
шт

Модуль с двумя реле 12V, 10A с включением и выключением реле, в зависимости от входного и выходного напряжения и положения перемычки.

Напряжение питания 12 Вольт.

Ток питания 200 мА.

Коммутируемое напряжение 250 Вольт.

Коммутируемый ток 10 Ампер.

Краткое описание работы с данным модулем:

-Подайте напряжение на контакты + и -.

-Подключите управляющее устройства на контакты CH1+, GND1, CH1-, резистором выставьте эталонное напряжение.

-Подключите управляющее устройства на контакты CH2+, GND2, CH2-, резистором выставьте эталонное напряжение.

-Когда входное напряжение СН1 выше, чем напряжение СН2, реле замкнуто.

-Когда входное напряжение СН1 меньше, чем напряжение СН2, реле разомкнуто.

Если поменять местами перемычку, то реле будет замыкаться и размыкаться наоборот.

-Когда входное напряжение СН1 выше, чем напряжение СН2, реле разомкнуто.

-Когда входное напряжение СН1 меньше, чем напряжение СН2, реле замкнуто.
