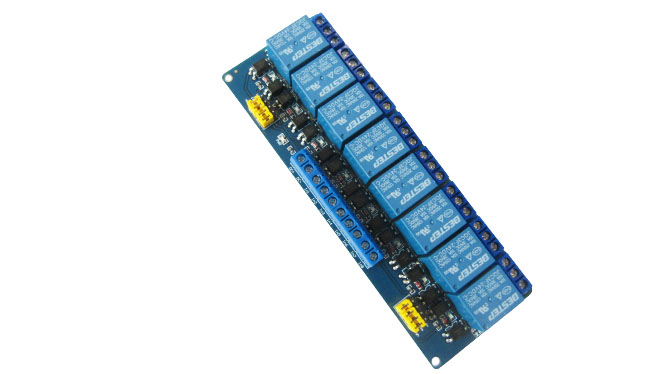

Модуль с восемью реле 12V, 10A (Bestep 8)

Артикул: 11665
Модуль с восемью реле 12V, 10A (Bestep 8)
860 руб.


Наличие: 5 шт
В магазине: 5 шт
На складе: 0 шт(Доставка до магазина 1 день)
шт

Напряжение управления: 12 Вольт.

Коммутируемое напряжение максимальное: АС 250 Вольт.

Максимальный ток: 10 Ампер.

Логику срабатывания реле можно выбрать перемычкой.

Управляется реле током больше 4 мА.

На плате модуля расположены индикаторы в виде светодиодов: красный светодиод - индикатор питания модуля, зеленый светодиод - индикатор работы каждого реле.

Распиновка контактов:

IN1- подача сигнала управления одним реле.

IN2- подача сигнала управления вторым реле.

IN3- подача сигнала управления третьим реле.

IN4- подача сигнала управления четвертым реле.

IN5- подача сигнала управления пятым реле.

IN6- подача сигнала управления шестым реле.

IN7- подача сигнала управления седьмым реле.

IN8- подача сигнала управления восьмым реле.

DC+- анод питания реле.

DC- -катод питания реле.

NO1- 1  выходной нормальнооткрытый контакт.

COM1- 1 цепь управления землей.

NC1- 1 выходной нормальнозакрытый контакт.

NO2- 2  выходной нормальнооткрытый контакт.

COM2- 2 цепь управления землей.

NC2- 2 выходной нормальнозакрытый контакт.

NO3- 3  выходной нормальнооткрытый контакт.

COM3- 3 цепь управления землей.

NC3- 3 выходной нормальнозакрытый контакт.

NO4- 4  выходной нормальнооткрытый контакт.

COM4- 4 цепь управления землей.

NC4- 4 выходной нормальнозакрытый контакт.

NO5- 5  выходной нормальнооткрытый контакт.

COM5- 5 цепь управления землей.

NC5- 5 выходной нормальнозакрытый контакт.

NO6- 6  выходной нормальнооткрытый контакт.

COM6- 6 цепь управления землей.

NC6- 6 выходной нормальнозакрытый контакт.

NO7- 7  выходной нормальнооткрытый контакт.

COM7- 7 цепь управления землей.

NC7- 7 выходной нормальнозакрытый контакт.

NO8- 8  выходной нормальнооткрытый контакт.

COM8- 8 цепь управления землей.

NC8- 8 выходной нормальнозакрытый контакт.
