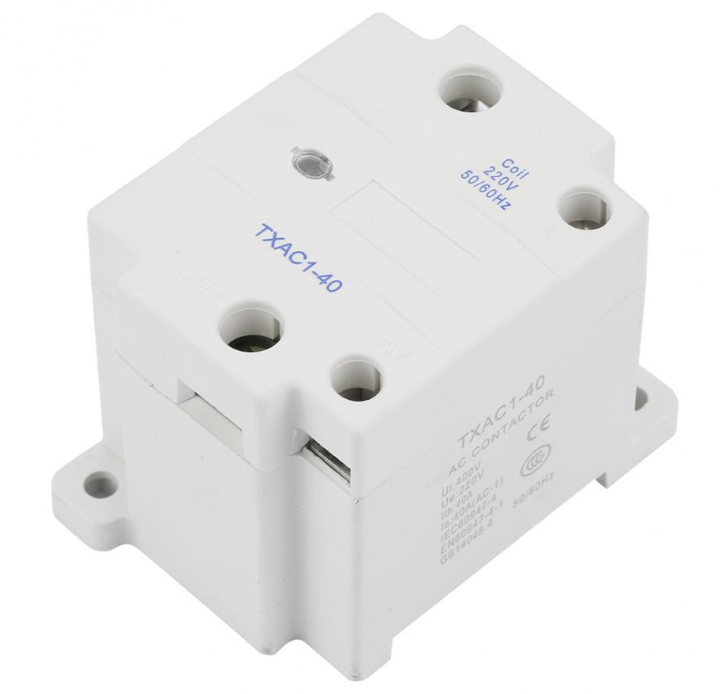

Контактор модульный однополюсный TXAC1-40 (220V, 40A)

Контактор модульный однополюсный TXAC1-40 (220V, 40A).

Для включения/отключения электрических потребителей (в том числе мощных), необходим электромагнитный коммутационный аппарат, способный обеспечить дистанционное управление оборудованием. Таким прибором является модульный контактор, обладающий компактными размерами, способный работать без шума и вибрации. Благодаря своим качествам, он может применяться как на производстве, так и в быту и общественных заведениях.

Напряжение 220 Вольт.

Ток 40 Ампер.

Модульный контактор (МК) – это компактный электромагнитный прибор, предназначенный для коммутации силовых цепей постоянного и переменного тока в нормальных режимах. Это значит, что устройство не выполняет защиту оборудования от коротких замыканий, перепадов напряжения и других сетевых изменений, а также рабочих перегрузок.

ПРИМЕНЕНИЕ МК

Модульные контакторы могут применяться для подключения мощных промышленных потребителей и дистанционного управления ими. В сочетании с реле времени они способны осуществлять автоматическое включение/отключение системы вентиляции через определенные временные промежутки. Взаимодействуя с датчиком уровня, МК может выполнять коммутацию насосного оборудования, запуская его при поднятии жидкости к отметке max и останавливая при опускании до min значения.

С таким же успехом они используются в бытовых целях, например для управления электрическим отоплением. Команда на включение или отключение в данном случае подается температурным реле.

Одно из самых распространенных применений рассматриваемые устройства получили в схемах управления электрическими двигателями. С их помощью можно составить схему обычного пуска, либо предусматривающую реверс оборудования (изменение направления вращения).

ПРИНЦИП РАБОТЫ ИЗДЕЛИЯ

При включении прибора, напряжение подается на катушку, создавая электромагнитное поле, притягивающее подвижный сердечник к неподвижному магнитопроводу. Подвижные контакты приводятся в действие и производят замыкание или размыкание (в зависимости от исходного положения) с неподвижными контактами.

За счет системы рычагов движение якоря передается на индикатор, сигнализирующий о включении/отключении электрической цепи.
