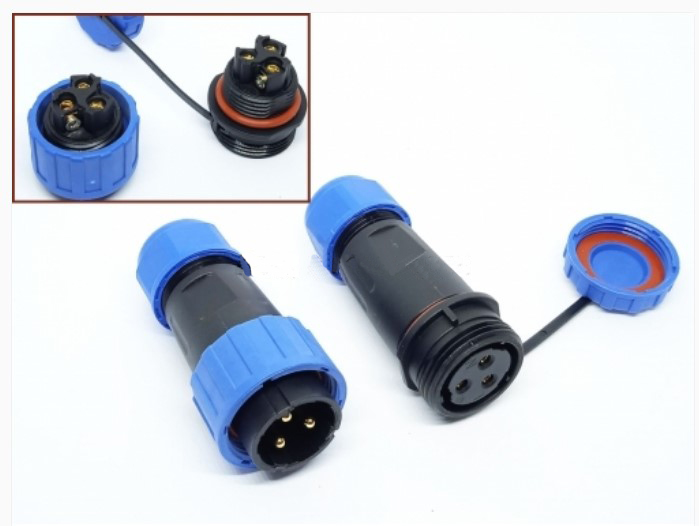

Соединительный разъем герметичный LD20, 3Pin (мама+папа)

Разъем водонепроницаемый быстрого соединения IP68, LD20, комплект состоит из кабельного гнезда и штекера кабельного. На гнезде есть крышка, которая закрывает его при отсутствии штекера.

 Штекер с гнездом к друг другу крепится с помощью гайки.Монтажный размер гнезда - 20.5 мм. Есть уплотнительные резиновые прокладки, которые защищают соединение от попадания пыли, влаги.

Разъемы серии LD предназначены для монтажа без использования паяльника, и имеют винтовые зажимы для подключения проводов! Предназначен для состыковки двух кабелей максимум по пять жил каждый.

Характеристики:

Количество контактов – 3;

Номинальный ток – 25А;

Уровень влагостойкости– IP-68;

Номинальное напряжение – 250V;

Напряжение пробития изолятора – 1500V;

Материал контактов - бронза с позолотой;

Материал корпуса – полиамид PA66 (рабочие температуры -25..+85С);

Материал изолятора – PPS пластик (термостойкий до 260С);

Диаметр вводимого кабеля – 6-12мм;

Сечение вводимого кабеля – от 0,3 до 2,5мм2;

Разъем состоит из двух частей. Обе части и гнездо и штекер предназначены для монтажа на кабель. Разъем плотно обжимает провод через уплотнительные кольца, и защищает контакты и  соединение от попадания влаги. Такие разъемы широко используются в подводном и надводном оборудовании водных судов, автотранспорте, а также для различного оборудования, работающего под водой, в условиях высокой влажности, или химически активной среде

Главным отличием SD разъемов от LD, является разное количество ключей, у SD это два ключа, у LD три,  картинка ниже для примера.

​
