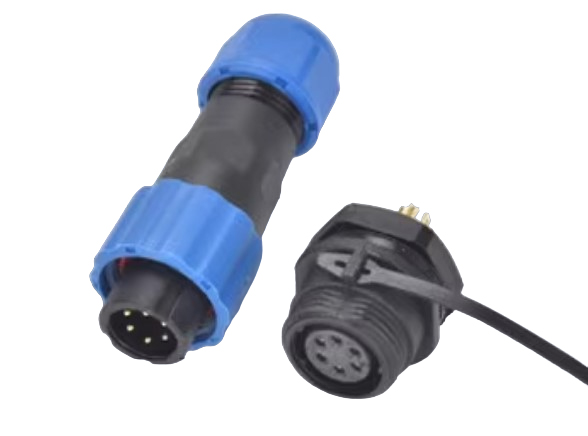

Разъем герметичный SD13, 6Pin (мама+папа)

Разъем водонепроницаемый быстрого соединения IP68, SD13, комплект состоит из гнезда монтажного и штекера кабельного. На гнезде есть крышка, которая закрывает его при отсутствии штекера.

 Штекер с гнездом к друг другу крепится с помощью гайки. Есть уплотнительные резиновые прокладки, которые защищают соединение от попадания пыли, влаги. Контакты в разъеме под пайку.

Характеристики:

Материал корпуса - термопластичный PA66

Номинальное напряжение - 250 Вольт

Номинальная сила тока - 5 А

Класс огнестойкости UL94-V0

Количество контактов - 6

Изолятор - термопластичный PPS высокая термостойкость

Материал контакта - бронза с позолотой

Тип корпуса - гнездо монтажное + штекер кабельный

Подключение:- резьбовое соединение

Рабочая температура - 40 градусов C ~ 110 градусов C

Уплотнение:- в соответствии с IP68

Применимый диаметр кабеля: - 4 ~ 6.5 мм

Механическая жизнь - более 500 разъединений/соединений

Разъем состоит из двух частей:

Часть 1 предназначена для установки на корпус оборудования, имеет уплотнительные прокладки и защитную крышку.

Часть 2 предназначена для монтажа на провод. Разъем плотно обжимает провод через уплотнительные кольца, и защищает контакты и  соединение от попадания влаги.

Главным отличием SD разъемов от LD, является разное количество ключей, у SD это два ключа, у LD три,  картинка ниже для примера.

​
