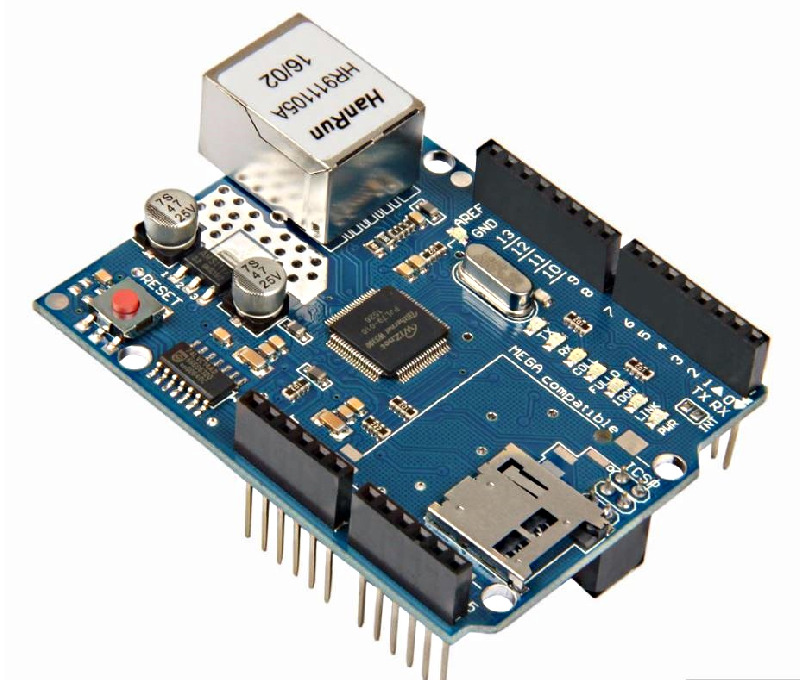

Ethernet Shield W5100 сетевой модуль для ARDUINO

 Ethernet Shield - плата расширения для Arduino, на основе чипа Wiznet W5100. Позволяет контроллеру выступать в роли сетевого устройства, поддерживает до 4-х одновременных подключений.

Подключение:

Для соединения с локальной сетью используйте стандартный разъём 8P8C (RJ45). Один конец патч-корда витой пары подключите к роутеру или хабу, второй - к Ethernet Shield.

На плате в вашем распоряжении также слот для microSD-карты объёмом до 16 ГБ, для хранения медиа-данных для раздачи в сеть, длинных логов или других объёмные файлов.

Распиновка платы соответствует стандарту R3. Для коммуникации с управляющей платой используется SPI. Ethernet Shield занимает пины MOSI, MISO, SCK, а также с 10 по 13 в качестве CS для чипа W5100 и 4-й в качестве CS для работы с SD-картой, если она используется.

 Характеристики:

• Ethernet-чип: Wiznet W5100.
• Рабочее напряжение: 5 В.
• Размер буфера: 32 КБ.
• Скорость соединения: 10/100 Мбит.
• Занимаемые пины: SPI (MISO, MOSI, SCK), 10, 4.
• Габариты: 69×53 мм (RJ45 выступает на несколько мм).
• Слот для mini-SD карт до 16 ГБ
