Считыватель RFID MFRC-522. Стандарт RC522 13.56MHz

Артикул: 5434
Считыватель RFID MFRC-522. Стандарт RC522 13.56MHz
(0)
227 руб.
Наличие: 18 шт
шт

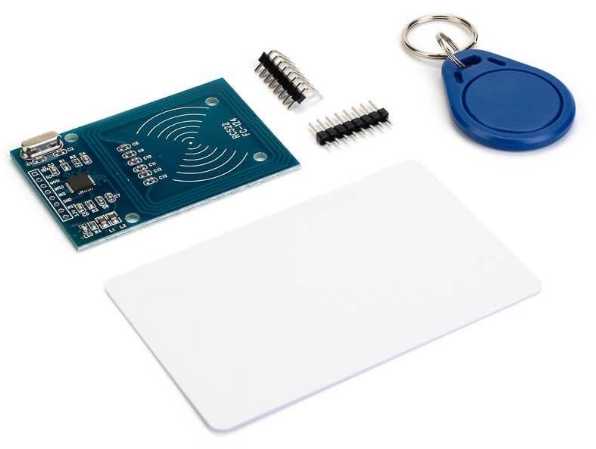

Комплект содержит минимум деталей, позволяющий создать основу небольшой системы радиочастотной идентификации. В комплект вошли: пластиковая карточка и  брелок, содержащие RFID радиометки, модуль RFID RC522 считывания-записи радиометки и штыревые контакты для монтажа в плате модуля. Считыватель RFID RC522 – периферийное устройство более сложного прибора. Радиоидентификация RFID (Radio Frequency IDentification) происходит при обмене данными по протоколу Mifare 1K. Использовать термин Mifare может только компания NXP Semiconductors, а также компании, имеющие лицензию от NXP на производство чипов (сейчас компания Infineon). Эта технология позволяет автоматически опознавать объекты, содержащие RFID метки – так называемые транспондеры. Из меток данные могут не только читаться, но и записываться.
 Mifare – торговая марка, объединяющая несколько типов микросхем пластиковых карт, микросхемы считывания и записи стационарных приборов и различные продукты на их основе. Продукты Mifare соответствуют стандарту ISO 14443 Type A пластиковых карт. Перевод стандарта на русский язык ГОСТ Р ИСО/МЭК 14443. Обмен данными по радио происходит через рамочные антенны, находящиеся в карточке и в модуле. Сигнал модуля служит источником энергии для метки. Считыватель RFID RC522 срабатывает при поднесении метки. Основа модуля – микросхема MFRC522. Он может обрабатывать информацию одновременно от нескольких меток. Для считывания информации достаточно ненадолго попасть карте в зону регистрации даже при перемещении на большой скорости.
В наше время происходит бурное внедрение RFID технологий в различных областях жизни. RFID системы используются для оплаты общественного транспорта в Москве, Санкт-Петербурге, Казани, Минске, Баку и в других городах. Вошли в употребление бесконтактные проездные билеты метро, представляющие собой карточку с RFID меткой. Зародившись как альтернатива жетонам и бумажным билетам общественного транспорта, пропускам, всевозможным талонам, радиоидентификация шагнула в складской учет и автоматизацию конвейерного производства. Нашлось применение карточек для малых платежей в школьных и студенческих столовых. Но по-прежнему главным применением RFID является опознавание свой, чужой.

Характеристики считывателя RFID RC522

Питание
            Напряжение 3,3 B

            Ток потребления в режимах
            дежурный 80 мкA
            ожидания 12 мA
            обычный не более 26 мA
            наибольший 30 мА

Частота HF 13,56 МГц
Частотная полоса 13,55–13,57 МГц
Расстояние считывания 0–25 мм


Сопровождаемые карты
Классы S50, S70, Ultralight, Pro, DESFire

Типы Mifare S50, Mifare S70, Mifare UltraLight, Mifare Pro, Mifare DESfire

Скорость передачи информации 106, 212, 424, 848 кбит/с
Стандарт протокола NFC Reader ISO 14443 A Mifare classic protocol.
Шифрование Security Features Mifare classic™.
Размеры 40 x 60 мм
Температура
 Рабочая –20…80 С°
 Хранения –40…85 С°
Относительная влажность 5–95 %

Считыватель поддерживает интерфейсы SPI, UART и I2C через которые происходит обмен данными с другими приборами. На плате модуля RFID RC522 установкой логических уровней на специальных выводах микросхемы выбран интерфейс SPI. С одним Arduinio могут работать несколько приборов, подключенных к шине SPI.

Контакт главного модуля для подключения к контакту SDA указывается как SS_PIN в программе. Контакт главного модуля для подключения к контакту RST указывается как RST_PIN в программе. Это выполняется с помощью команд:

#define SS_PIN номер контакта

и

#define RST_PIN номер контакта

Все контакты модуля кроме IRQ обязательно подключаются. Сигнал от контакта IRQ обрабатывается программно.

Запись с помощью считывателя RFID RC522

Устройство может применяться как программатор карточек. С его помощью можно не только читать хранящиеся данные, корректировать используя ПК и записать вновь, но и изменить идентификационный код.

Пластиковая карта

В комплект входит белая пластиковая карта. Mifare 1K на которую можно нанести цветное изображение. Внутри нее находятся антенна и микросхема Mifare S50, содержащая память и радиочасть. Размер памяти 1 килобайт, тип EEPROM. Она разделена на 16 секторов, состоящих из 4 разделов. В каждом разделе три информационных части и одна для ключей. Внутри одной части есть 16 байт памяти. Срок хранения данных 10 лет, количество циклов перезаписи 100000.
Уникальность карточки Mifare обеспечивается присвоением изготовителем номера. Он используется в качестве идентификационного кода. Для защиты хранящихся данных в микросхеме карты использовано аппаратное шифрование. При работе данные с пластиковой карточки поступают на считыватель только после взаимной идентификации кода, записанного в сектор памяти карточки и хранящегося в считывателе.

Характеристики карты

Тип Mifare Standard 1k (тонкая)
Время транзакции 0,164 с
Температура
            рабочая –30…75 С°
            хранения –40…85 С°
Размеры: 86 х 54 х 0,8 мм

Определение номера карты

Для записи и чтения с карты необходимо знать ее уникальный номер, необходимый для работы системы радиоидентификации. Определить номер можно использую программу Arduino. Соедините считыватель RFID RC522 и Arduino UNO. Воспользуйтесь готовой библиотекой, установив ее в Arduino IDE с помощью копирования в соответствующую папку. Запишите программу.

[code1]

RFID

Программа выводит ряд чисел: 44, 133, 240, 36, 125. Пишем их в обратном порядке. Убираем первое число, (контрольная сумма, оно только что было последним) и оставшиеся числа переводим в шестнадцатеричный вид. Пишем в том же порядке но без пробелов. Теперь это большое число переводим в десятичный вид и получаем номер карты.
