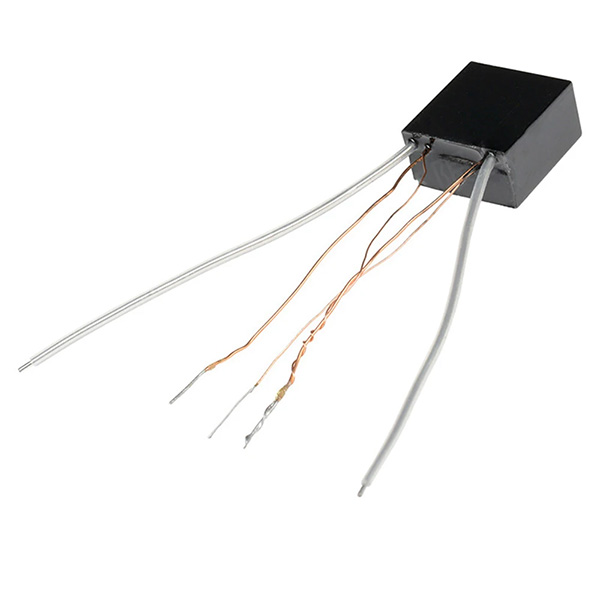

Повышающий трансформатор зажигания дуги 15кВ

Первичная обмотка трансформатора имеет две обмотки: основную (толстый медный провод), обмотку обратной связи (тонкий медный провод) и выход с высоковольтной обмотки (прозрачный одножильный провод).

Когда вторичный высоковольтный выход этого трансформатора не подключен к высоковольтному выпрямительному диоду и конденсатору, на выходе получается высокочастотное высоковольтное напряжение. Высокое напряжение пробиват воздух образуя светло-фиолетовую электрическую дугу. Температура дуги очень высока и может легко воспламенить бумагу, пластик и даже очень тонкую проволоку .

Если выходной конец подключить к нескольким высоковольтным конденсаторам и высоковольтным выпрямителям для формирования схемы удвоителя напряжения, можно создать высокое напряжение постоянного тока и создать генератор отрицательных ионов.

При подключении к источнику питания 12 В, к проводу обратной связи следует добавить сопративление 150 Ом ~ 1,5 кОм. Значение сопротивления следует подобрать самостоятельно, но следует быть осторожным слишком низкое сопротивление приведет к выходу из строя трансформатора, слишком высокое сопротивление может вызвать его сильный нагрев.

Важно!!!! Напряжение на выходе не должно привышать 15 кВ что соответсвует дуге 1,5 см. Более высокое выходное напряжение может привести к повреждению трансформатора.
