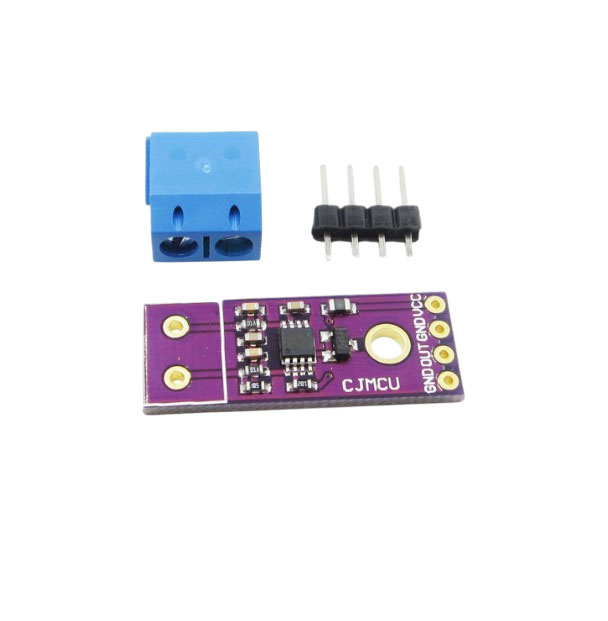

Модуль термопары на AD8495ARMZ

Модуль AD8495ARMZ — это прецизионный инструментальный усилитель с термокомпенсацией, предназначенный для работы с термопарами (тип K, J, T и др.).

Технические характеристики:

Диапазон измерений -25°C…+400°C (термопара K)

Напряжение питания 2.7–5.5 В

Потребляемый ток ~250 мкА (типовой)

Выходное напряжение 0–2.75 В (при 5В питании)

Рабочая температура -40°C…+125°C

Ключевые особенности:

✅ Встроенная термокомпенсация – автоматическая коррекция температуры холодного спая (CJC) для термопар типа K, J, T, E, N.
✅ Высокая точность – погрешность ≤±0.25°C (типовая) в диапазоне от 0°C до +50°C.
✅ Широкий диапазон питания: +2.7В…+5.5В (низкое энергопотребление).
✅ Коэффициент усиления: фиксированный 122× (оптимизирован для термопар).
✅ Выходное напряжение: линейно пропорционально температуре (5 мВ/°C).
✅ Защита от помех – встроенный фильтр RFI/EMI.

Преимущества перед аналогами:

✔ Готовое решение для термопар – не требует внешней компенсации.
✔ Минимум обвязки – простота интеграции в схему.
✔ Низкое энергопотребление – подходит для портативных устройств.
✔ Стабильность работы – защита от наводок и переполюсовки.
