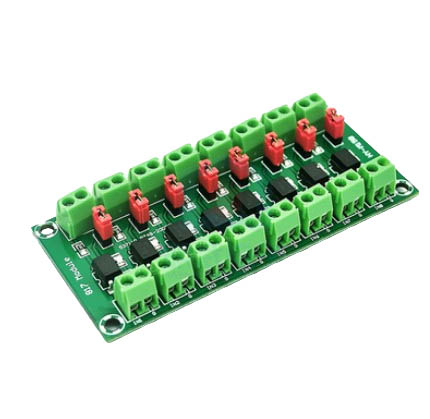

Модуль оптической развязки восьмиканальный на PC817

Этот модуль применяют для согласования и защиты дискретных входов контроллера при подключении внешних датчиков, которые могут быть подвержены различного рода замыканиям, перенапряжениям, наводкам и т. п.
Так же оптопары помогают согласовать дискретные сигналы с напряжением, превышающим допустимое для контроллера значение.

Характеристики:

Микросхема 8 х:РС817

Максимальный выходной ток: 50 мА

Напряжение управления: 3,3 или 5 Вольт.

Входные сигналы: 3,6-24 Вольт

Выходное напряжение: 3,6-30 Вольта

Количество каналов: 8 независимых

Напряжение изоляции: 3000 Vrms:

Перемычки соединяют эмиттер выходного транзистора оптопары с общим проводом.

Перемычка установлена - Входной порт совместно с GND;
Без перемычки - Выходные порты независимы друг от друга.
