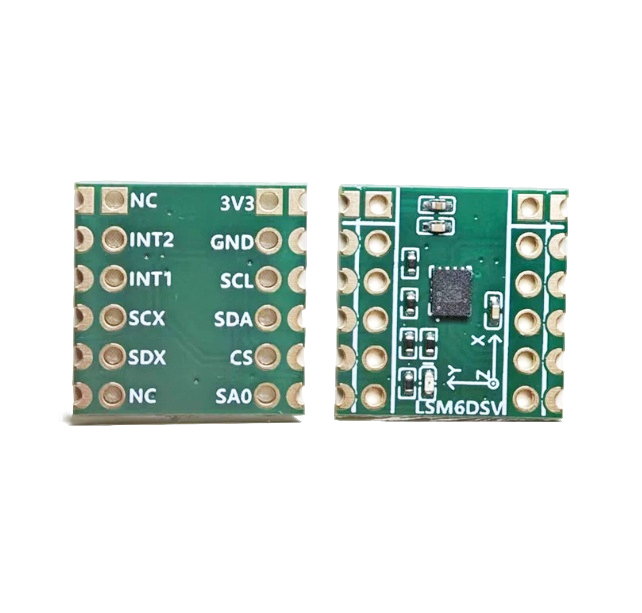

Модуль LSM6DSV 3-х осевой гироскоп и акселерометр

Артикул: 17008

794 руб.

(Включено НДС 5%)

Наличие: 2 шт

_{Наличие актуально на 13.08.26}

шт

Купить

Модуль LSM6DSV — это высокопроизводительный, малошумящий и энергоэффективный 6-осевой инерциальный измерительный блок (IMU), объединяющий 3-осевой цифровой акселерометр и 3-осевой гироскоп. Он широко используется в DIY-электронике и системах трекинга, таких как SlimeVR, благодаря выдающейся точности отслеживания движений.

Основные характеристики

Датчики: 3-осевой акселерометр (до ±16 g) + 3-осевой гироскоп (до ±4000 dps)
Ток потребления: 0.65 мА в высокопроизводительном режиме (акселерометр + гироскоп)
Напряжение питания: аналоговое 1.71 В ... 3.6 В, питание ввода-вывода 1.08 В ... 3.6 В
Интерфейсы: SPI, I²C

Динамические диапазоны и чувствительность:

Акселерометр
Диапазоны	±2, ±4, ±8, ±16 g
Чувствительность (для ±2g)	0.061 мг/LSB
Спектральная плотность шума	60 мкг/√Гц (высокопроизводительный режим)
Гироскоп
Диапазоны	±125, ±250, ±500, ±1000, ±2000, ±4000 dps
Чувствительность (для ±2000 dps)	70 мдпс/LSB
Спектральная плотность шума	2.8 мдпс/√Гц (высокопроизводительный режим)

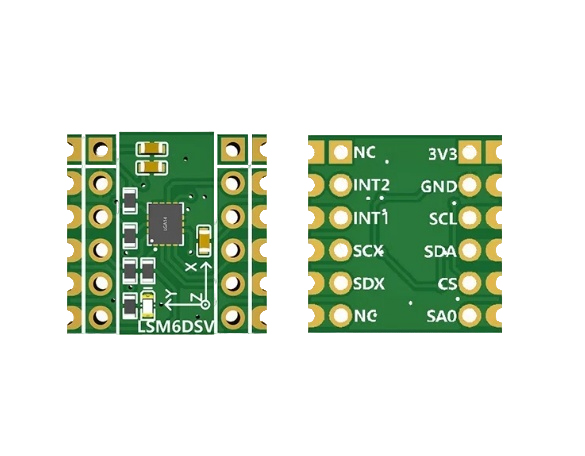

Распиновка:

SAO - SPI: выход данных; I²C: выбор адреса.

CS - Выбор режима интерфейса:
1 — SPI в режиме ожидания / I²C
0 — SPI активен / I²C отключены

SDA - линия данных

SCL - Такт I²C или SPI

GND - Земля (0 В)

3V3 - вход питания

NC - свободный контакт на плате, который никуда не подключен. Его можно использовать как дополнительную точку механической фиксации, но для работы он не нужен.

SDX - I²C мастер: линия данных (MSDA) или AUX SPI: вход данных (SDI)

SCX - I²C мастер: тактовый сигнал (MSCL) или AUX SPI: тактовый сигнал (SPC_Aux)

INT1 - Программируемый вывод прерывания

INT2 - Второй программируемый вывод прерывания
