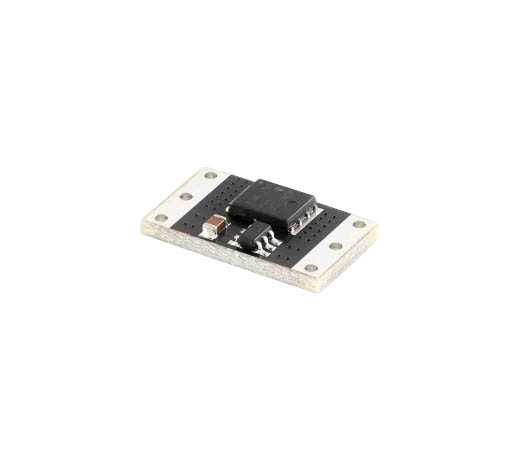

Модуль идеального диода XL74610

Модуль идеального диода XL74610 построен на базе сильноточного мосфета, используется вместо обычных диодов и диодов шоттки, пропускает ток только в одном направлении. Преимущества в малом падении напряжения (меньший нагрев и больший пропускаемый ток) за счет применения мощного мосфета. Имеет 0 КПД и быструю реакцию (2 мс.) на изменение полярности.

Характеристики

 • Рабочее напряжение: 1,5-36 В
 • Падение напряжения модуля: около 0,3В (модуль не нагружен)
 • Рабочий ток:
   12В, 25°C без охлаждения, до 15А
   12В, 25°C радиатор + воздушное охлаждение до 30А
 • Статческий ток: 0 мА
 • Размеры: 17 х 10 мм

 Чтобы избежать повреждения модуля (мгновенные импульсы выше 35В) рекомендуется добавить диоды и выходные конденсаторы для защиты модуля, как указанно наа рисунке ниже.

• При отсутствии нагрузки или очень малом токе нагрузки падение напряжения составляет около 0,3В. Когда ток нагрузки превышает 10 мА, падение напряжения значительно уменьшается и зависит от величины тока.
• Модуль работает без подключения к земле, поэтому он имеет очевидные преимущества по сравнению с модулями, которые требуют заземления. Он подключается непосредственно, как диод, в цепь и имеет статический ток 0. Однако есть и недостатки:
• Чувствительность к колебаниям выходного напряжения: во время работы модуля существует определенное время, когда падение напряжения превышает 0,3 В, но обычно не превышает 0,7 В. Это длится очень коротко, примерно 2% от общего рабочего времени, то есть во время 100-секундной работы примерно 2 секунды падение напряжения будет больше 0,3 В, но каждый период большого падения длится менее 40 мс.
• Если рабочий ток меньше 10 мА и чувствителен к колебаниям напряжения.
• Не подходит для устройств с очень низким током, таких как микроконтроллеры.
• Не может заменить диод обратного напряжения в импульсных блоках питания, но может быть использован для защиты от обратного тока.

Характеристики от производителя:
