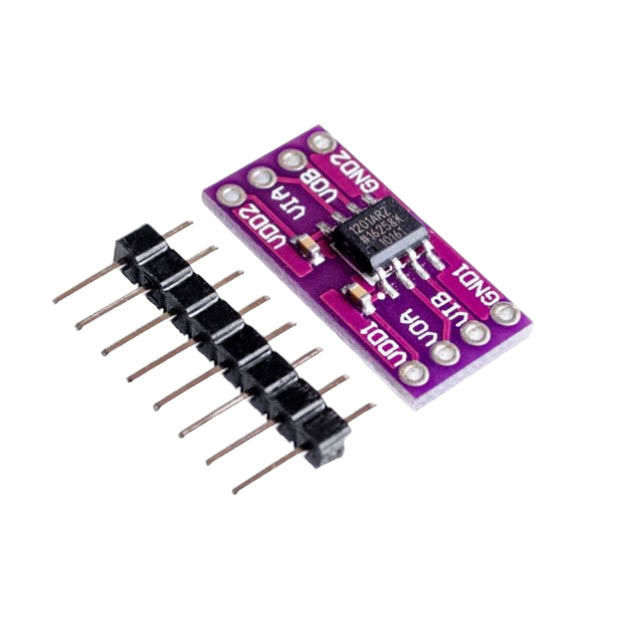

Модуль гальванической развязки на ADUM1201

Модуль гальванической развязки на ADUM1201, используется для безопасного подключения микроконтроллеров к высоковольтным исполнительных устройствам.

Характеристики

• Комплектация: 8-выводный SOIC
• Двусторонняя связь
• Рабочая температура: до 105 ℃
• Скорость передачи: 25 Мбит/с
• Напряжение: 2,7 - 5,5 Вольт.

Ток:

1,1 мА на канал максимум при 0 Мбит/с – 2 Мбит/с

3,7 мА на канал максимум при 10 Мбит/с

Максимум 8,2 мА на канал при 25 Мбит/с

0,8 мА на канал максимум при 0 Мбит/с – 2 Мбит/с

2,2 мА на канал максимум при 10 Мбит/с

Максимум 4,8 мА на канал при 25 Мбит/с

Распиновка:

VDD1 – изолятор напряжения питания 1.

VOA - логический выход

VIB – Логика входа B

GND1 – одна таблица выводов изолятора

GND2 – столик с изолятором на штырьках на двоих

VOB – логический выход B

VIA — логическая запись

VDD2 – изолятор напряжения питания 2.
