Модуль гальванической развязки для USB на ADUM3160

Модуль гальванической развязки для USB на ADUM3160, используется для развязки медицинской, промышленной или домашней периферии, чтобы защитить USB контроллер компьютера от контуров заземления. Также использование USB-изолятора поможет избежать потери данных при высоком электромагнитном излучении.

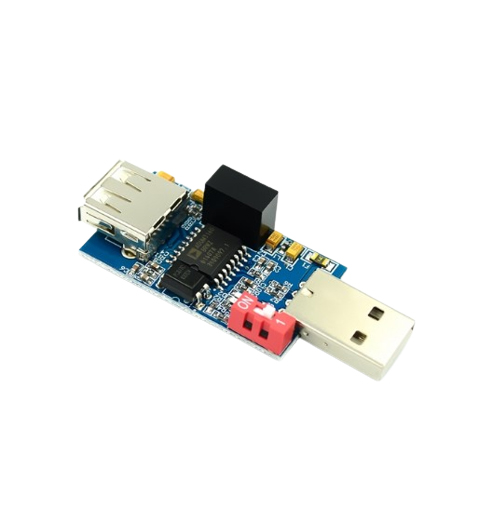

Модуль гальванической развязки для USB на ADUM3160 состоит из: DC-DC преобразователя B0505S-1W, оптопары EL817, микросхемы ADUM3160, штекера USB тип A, гнезда USB тип A и 2-позиционного DIP переключателя.
Для использования изолятора ADUM3160 нужно включить его штекер в USB порт компьютера, а к USB гнезду изолятора нужно подключить периферийное устройство, которое нуждается в развязке.

Изолятор ADUM3160 совместим со спецификациями USB: 1.1, 2.0, 3.0, но максимальная скорость передачи данных через изолятор составляет 12 Мбит/с.
При подаче питания на изолятор возле USB гнезда будет гореть красный светодиод.

2-х позиционный переключатель используется для изменения скорости передачи данных USB. При положении переключателя ON будет включен режим передачи данных Low Speed 1,5 Мбит/с и будет гореть зеленый светодиод; при положении переключателя OFF будет включен режим передачи данных Full Speed 12 Мбит/с и будет гореть синий светодиод.


Характеристики:

Совместимость с USB 2.0
Повышенная устойчивость к электростатическому разряду в соответствии с IEC 61000-4-x
Напряжение питания от 4.0 В до 5.5 В
Максимальный потребляемый ток 7 мА при передаче данных в обратном канале со скоростью 1.5 Мбит/с
Максимальный потребляемый ток 8 мА при передаче данных в обратном канале со скоростью 12 Мбит/с
Максимальный потребляемый ток 2.5 мА при неактивном состоянии обратного канала
Двунаправленная связь
Защита от короткого замыкания в обратном канале
Работа при повышенной температуре: 105°C
Передача данных в режиме low и full speed: 1.5 Мбит/с и 12 Мбит/с
