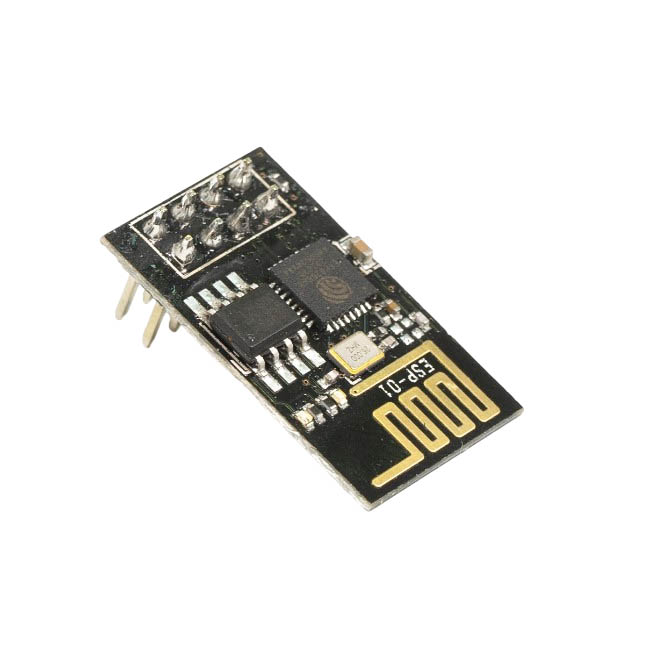

Модуль ESP-01 на ESP8266

WiFi модуль на базе однокристальной системы (SoC) ESP8266. Он имеет небольшие размеры по сравнению с другими модулями и ULP технологию. Модуль специально сконструирован для создания мобильных устройств и интернета вещей (IoT).

Технические характеристики:

Контроллер: ESP8266EX Serial WiFi, однокристальная система на основе Tensilica L106 с ультра-низким энергопотреблением, разрядность 32-бит

Рабочее напряжение: 3.3 В

Поддерживаемое напряжение: 3.0 - 3.6 В

Рабочий ток: 71-80 мА

Максимальный ток: 220 мА

Ток неглубокого сна: 2 мА

Ток глубокого сна: 0.02 мА

Флеш-память: 512 кб

Протоколы WiFi: 802.11 b/g/n

Рабочая частота: 2.4 ГГц

Режимы WiFi: P2P (клиент), soft-AP (точка доступа)

Защита: WPA-PSK, WPA2-PSK

Шифрование: WEP, TKIP, AES

Сетевые протоколы: IPv4, TCP/UDP/HTTP/FTP

Выводы общего назначения (вход/выход, GPIO): 4

Максимальный ток на контакт общего назначения: 12 мА, рекомендуемый 6мА

Технология STBC, 1x1 MIMO, 2x1 MIMO

Интерфейсы: UART, GPIO

Максимальная выходная мощность передатчика: 19,5 дБ·мВт (89 мВт)

Встроенный переключатель приёма/передачи, согласующий высокочастотный трансформатор, усилитель мощности

Встроенные блоки: согласования сети, фазовой автоподстройки частоты, управления питанием, блоки регулирования

Антенна WiFi: PCB, разведена на плате в виде дорожки

Поддержка функций Smart Link для устройств на Andriod и iOS

Поддержка АТ-команд, Облачного Сервера и Наборов Разработки (SDK), обновление прошивки

Светодиодная индикация: питание, передача данных

Шаг между контактами: 2.54 мм

Рабочая температура: -40°...+125°

Размеры: 24.8 х 14.3 х 3 мм
