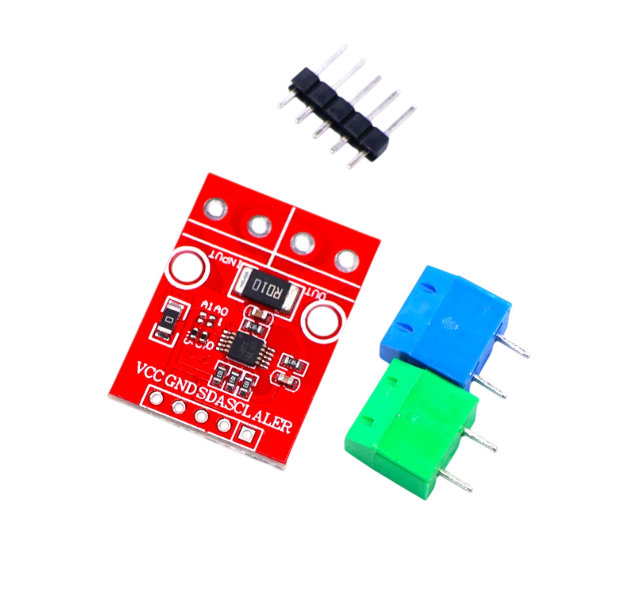

Модкль измерения тока и напряжения на INA226

INA226 — это монитор тока и напряжения с шунтом, совместимый с интерфейсами I²C или SMBus. Устройство одновременно измеряет падение напряжения на шунте и напряжение шины питания. Благодаря программируемым значениям калибровки, времени преобразования и усреднения, в сочетании со встроенным умножителем, обеспечивается прямое считывание тока в амперах и мощности в ваттах.

INA226 измеряет ток в цепи с общим напряжением шины, которое может варьироваться от 0 В до 36 В, независимо от напряжения питания самого устройства. Микросхема питается от однополярного источника напряжением от 2.7 В до 5.5 В и потребляет типичный ток 330 мкА. Рабочий диапазон температур составляет от –40 °C до +125 °C. Интерфейс I²C поддерживает до 16 программируемых адресов.

Характеристики:

• Диапазон измерения напряжения: от 0 В до 36 В. (Обратите внимание: измерение отрицательного напряжения невозможно).

• Диапазон измерения тока: от -20 А до +20 А. (Двунаправленное измерение позволяет определять ток как на стороне высокого, так и на стороне низкого потенциала).

• Напряжение питания (модуля): от 2.7 В до 5.5 В.

• Интерфейс: I²C.

• I²C-адрес: до 16 адресов, настраиваемых с помощью перемычек (пайки).

• Напряжение смещения на входе: ±10 мкВ.

• Точность: 1% (типовое значение).

• Разрешение: 16 бит.

  • по току: 1.25 мА

  • по напряжению: 1.25 мВ

• Потребляемый ток: менее 1 мА.

• Диаметр монтажных отверстий: 3 мм.

Подключение:

• VCC — вход питания модуля (напряжение 2.7–5.5 В).

• GND — общий провод (минус питания).

• SDA, SCL — линии данных и тактового сигнала шины I²C.

• ALERT — многофункциональный выход сигнала тревоги (прерывания).

• A0, A1 — контакты для настройки I²C-адреса.

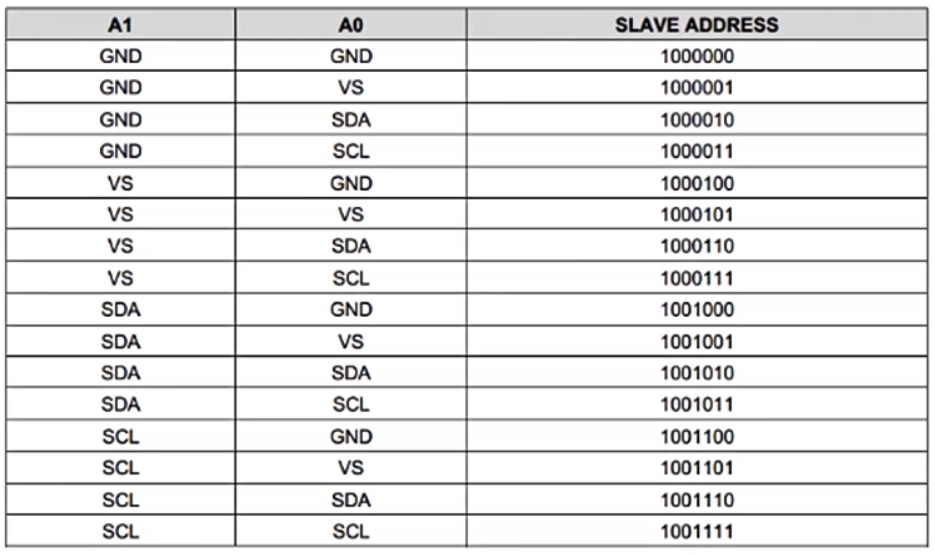

Контакты адресации и ведомые (Slave) адреса:
