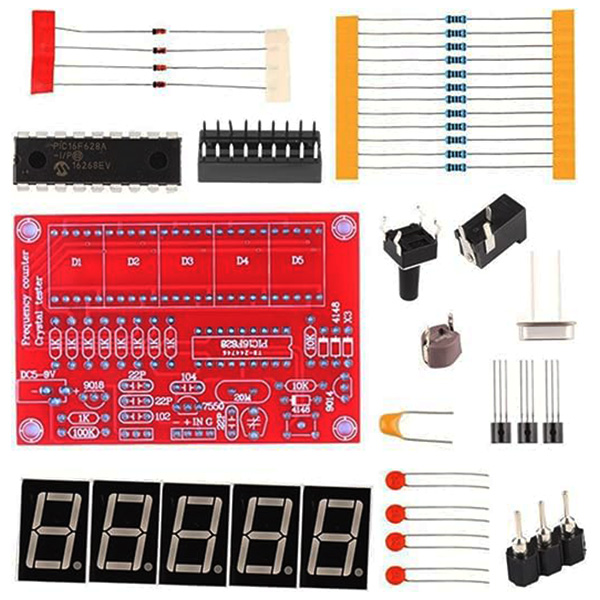

Частотомер 1Hz-50MHz на плате (KIT набор )

Набор для самостоятельной сборки частотомера.

ХАРАКТЕРИСТИКИ ЧАСТОТОМЕРА

Разрешение 5 знаков (например 0,0050 кГц; 4,5765 МГц; 11,059 МГц);
Автоматическое переключение диапазонов измерения частоты;
Режим энергосбережения (если нет изменения показаний частоты — автоматически выключается дисплей и на короткое время включается;
Потребляемый ток в режиме ожидания — 11 мА;
Амплитуда входного сигнала НЕ ВЫШЕ 5 ВОЛЬТ!!! В противном случае, микросхема гарантированно выходит из строя!

С помощью кнопки можно настроить дополнительные функции:
Чтобы войти в режим программирования (Prog) нужно нажать и удерживать кнопку в течении 1-2 сек.
Затем нажимаем кнопку и поочередно пролистываем меню:
«Quit» — «Выход» : прерывает режим программирования, ничего не сохраняя.
«Add» — «Добавление» : сохранение измеренной частоты и в дальнейшем эта частота будет складываться с измеряемыми частотами.
«Sub» — «Вычитание» : сохранение измеренной частоты и в дальнейшем она будет вычитаться с измеряемыми частотами.
«Zero«- «Ноль» — обнуляет все ранее запрограммированные значения.
«table» — «Таблица«: в этой таблице можно выбрать основные запрограммированные частоты 455 кГц; 3,9990 МГц; 4,1943 МГц; 4,4336 МГц; 10,700 Гц. После выбора записи (длительное нажатие), вы вернетесь в «Главное меню» и выберите пункт «Add» — «добавить» или «Sub» — «убавить«.
«PSave» / «NoPSV«: включает / отключает режим энергосбережения. Дисплей отключается если нет изменения частоты некоторое время.
Если показания сильно отличаются, то возможно включена предустановка. Чтобы её отключить войдите в режим программирования и затем нажимая кнопку выберите «Zero» и удерживайте пока не начнёт мигать, затем отпустите её.
