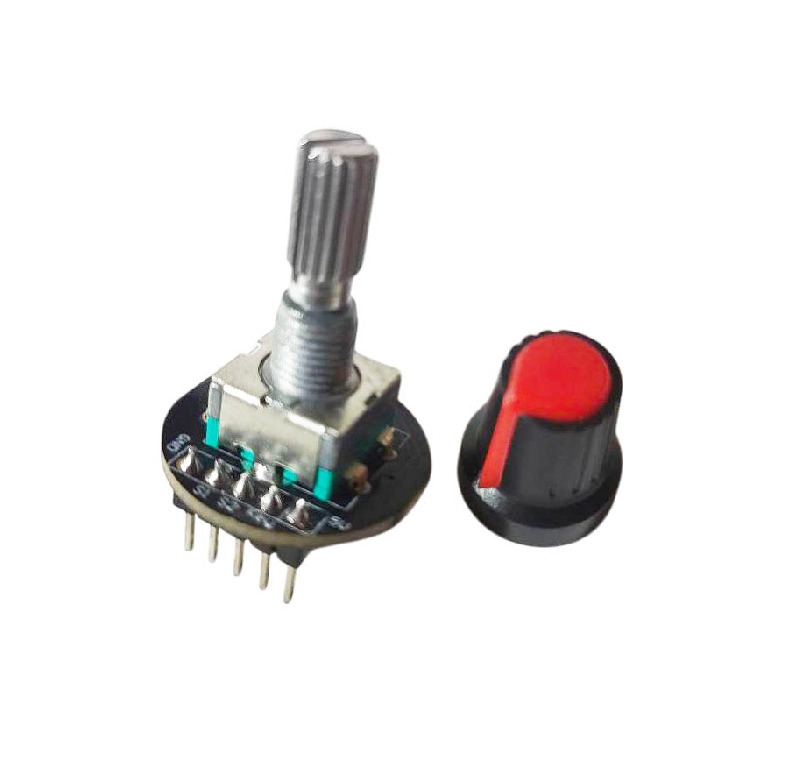

Модуль энкодера EC11 на плате

Модуль энкодера EC11 на плате позволяет подсчитать количество выходных импульсов при вращении в прямом и обратном направлении. Количество оборотов не ограничено. Нажатие на кнопку энкодера сбрасывает его в исходное состояние, для отсчета импульсов с нуля.

На плате предлагаемого энкодера уже установлены резисторы подтяжек и C фильтры для исключения дребезга контактов. Данная версия модуля наиболее предпочтительна для использования в своих ардуино-проектах, так как не требует программного фильтра для борьбы с дребезгом контактов.

Характеристики:

Напряжение питания: 5 Вольт.

Число импульсов на один оборот: 20

Материал ручки: Пластик

Фильтр дребезга контактов: Да

Подтяжка к VCC: 10 кОм.

Шаг контактов для подключения: 2,54 мм.

Размеры платы: диаметр 22,5 мм, высота платы с ручкой без контактов.31,87 мм.

Подключение:

GND - минус питания

S1-S2 - выходы для подсчета импульсов в обоих направлениях.

KEY - выход, отвечающий за кнопку сброса.

5V - плюс питания.
