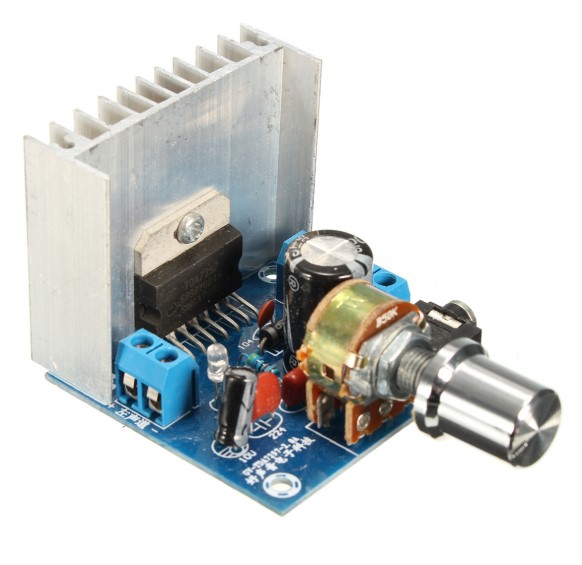

Стерео усилитель 2х15 ватт на TDA7297, класс «B»

Стерео усилитель 2х15 ватт на TDA7297, класс «B»

Обычный усилитель класса "B".
Cобран на микросхеме TDA729710%

 THD+N @ 15W, 4 Ом (при напряжении питания 18 вольт)
Динамический диапазон = 98 dB

Выходная мощность на канал             15 Вт

Режим работы усилителя                     AB

Конфигурация каналов                         стерео

Напряжение питания                            9...15 В

Сопротивление нагрузки, не менее    8 Ом

Ток в режиме покоя                              50 мА

Диапазон рабочих температур            0...70 °C

Длина модуля                                       51 мм

Ширина модуля                                    51 мм

Высота модуля                                     43 мм
