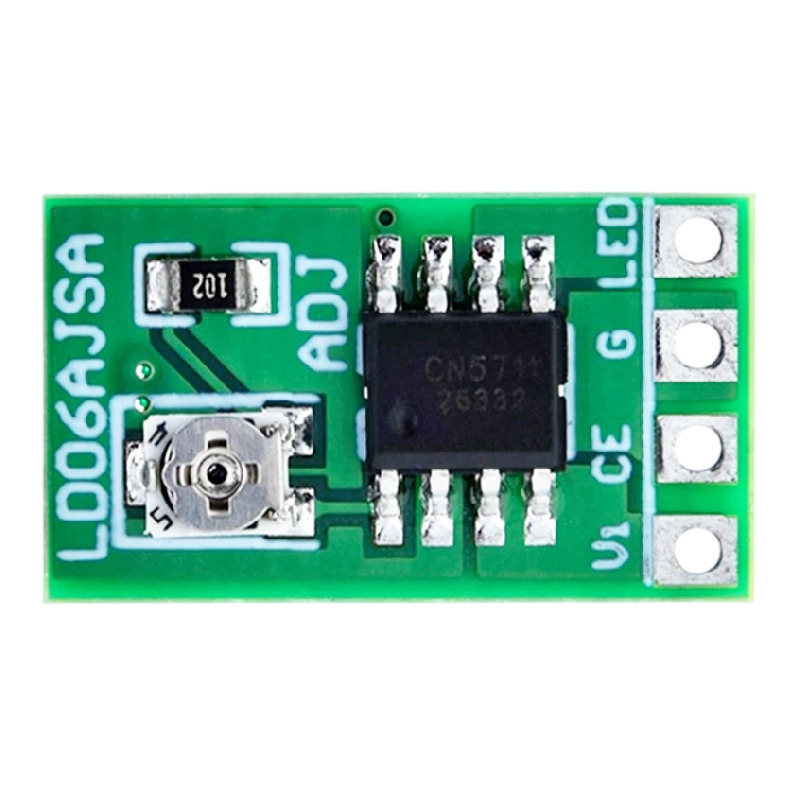

PWM драйвер LD06AJSA для светодиодов DC2.8-6V, 30-1500mA

LDO6AJSA – это универсальный драйвер светодиодов с широким диапазоном напряжения и регулировкой тока. Он обеспечивает надежное и эффективное управление яркостью светодиодов, предлагая защиту от перегрева и перегрузки, а также возможность регулировки тока как с помощью PWM сигнала, так и вручную.

Модуль LDO6AJSA, основанный на микросхеме CN5711, представляет собой универсальное устройство для управления светодиодами. Он спроектирован для работы с напряжением от 2.8 В до 6 В, что делает его совместимым с различными типами светодиодов, а также способен обеспечить максимальный выходной ток до 1.5 А, что позволяет управлять большими группами светодиодов или светодиодами высокой мощности. Максимальная выходная мощность составляет 9 Вт, что обеспечивает яркое и качественное освещение.

Модуль включает в себя защиту от перегрева и перегрузки по току, обеспечивая долгий срок службы и надежную работу светодиодов. При превышении установленной температуры 135 градусов Цельсия, микросхема автоматически уменьшает выходной ток, предотвращая перегрев и повреждение. Таким образом, пользователи могут получить максимальную яркость без беспокойства о перегреве.

Одной из ключевых особенностей модуля является его способность регулировать выходной ток. Это можно сделать двумя способами:

Вручную при помощи встроенного подстроечного резистора.

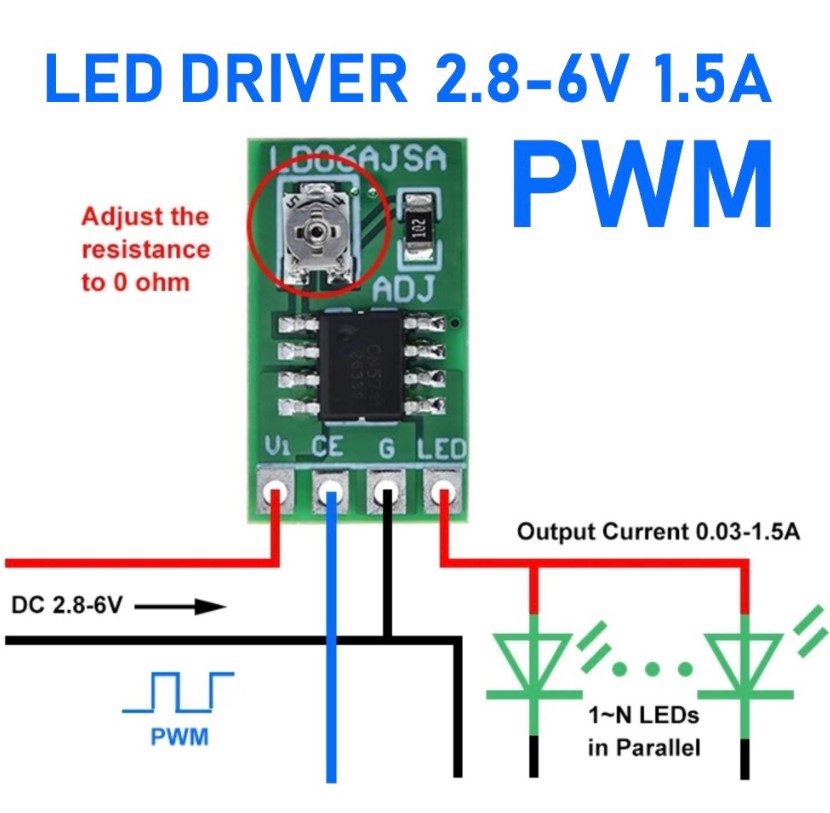

При помощи ШИМ сигнала на контакте CE (chip enabled). В этом случае, подстроечный резистор настраивается на минимальное сопротивление (0 Ом), и вы можете управлять током программно.

Эти возможности делают модуль максимально гибким для различных проектов.

Характеристики LDO6AJSA:

Рабочее напряжение: 2.8-6V DC

Выходной ток: 30-1500 мА

Максимальная выходная мощность: 9 Вт

Количество светодиодов: 1-16 шт. 2.8-6V

Регулировка тока: через подстроечное сопротивление на плате или посредством ШИМ сигнала.

Подключение:
