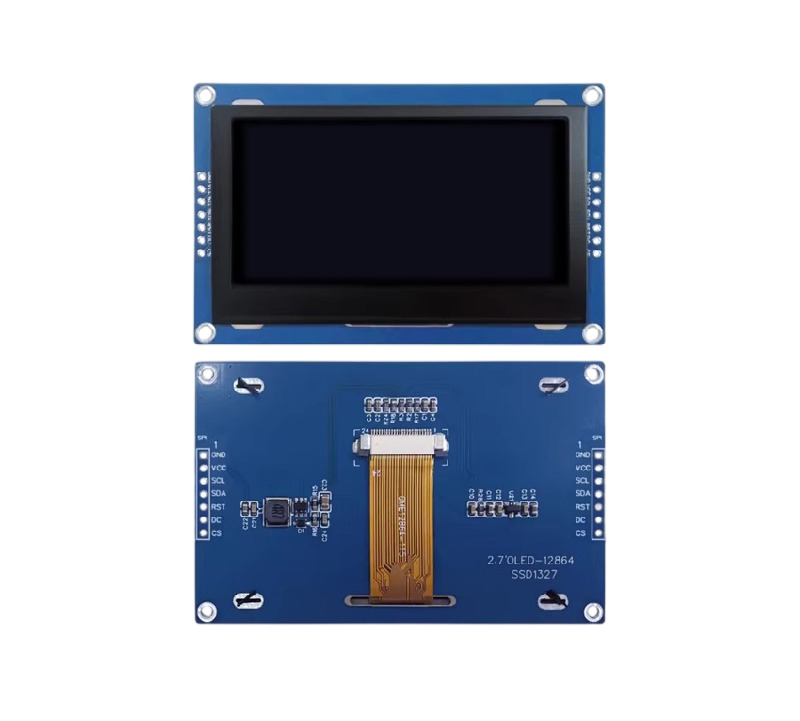

Дисплей OLED 2.7" 128×64 зеленый на SSD1327 (SPI)

OLED дисплей 2.7 дюйма, 128×64 пикселей, зеленое свечение, контроллер SSD1327, SPI интерфейс

Краткое описание:
Высококонтрастный графический OLED дисплей с диагональю 2.7 дюйма и разрешением 128×64 пикселей. Модуль выполнен по технологии пассивной матрицы (PMOLED) и обеспечивает яркое равномерное зеленое свечение с глубиной цвета 16 уровней серого (4-бит) . Управляется на базе современного контроллера SSD1327, поддерживающего последовательный интерфейс SPI для экономии выводов микроконтроллера. Идеальное решение для приборных панелей, медицинской техники, промышленной автоматизации и DIY-проектов.

Ключевые особенности:

Высокая контрастность: Технология OLED обеспечивает коэффициент контрастности до 10000:1 и идеальный черный цвет .

Широкие углы обзора: До 160° без искажения цветов и инверсии изображения .

16 градаций серого: Позволяет выводить не только монохромную графику, но и полутоновые изображения с плавными переходами .

Энергонезависимость: OLED-пиксели излучают свет самостоятельно, не требуется подсветка, что снижает энергопотребление.

Надежный контроллер SSD1327: Специализированный драйвер с встроенным DC-DC преобразователем и генератором, минимальное количество внешних компонентов .

Широкий температурный диапазон: Стабильная работа от -40°C до +80°C, что позволяет использовать дисплей в уличных и промышленных условиях .

Технические характеристики:

Тип дисплея OLED (Organic Light Emitting Diode), Passive Matrix

Диагональ 2.7 дюйма

Разрешение 128 × 64 пикселя

Цвет свечения Зеленый (Green)

Градации яркости 16 уровней (4-бит)

Контроллер SSD1327 (SSD1327Z)

Интерфейс 4-проводной SPI (последовательный), также поддерживается 8-бит параллельный

Активная область 61.41 × 30.69 мм

Габаритные размеры 73.0 × 40.24 × 2.0 мм

Размер пикселя 0.45 × 0.45 мм

Шаг пикселя 0.48 × 0.48 мм

Напряжение питания 3.0В - 3.3В (логика)

Рабочая температура- 20°C … +70°C (до -40°C в некоторых версиях)

Температура хранения- 30°C … +80°C

Тип подключения Паяемые выводы / штыревые контакты (24 pin)

Распиновка интерфейса SPI (типовая):

VCC — Питание +3.3В

GND — Общий (земля)

SCLK — Тактовый сигнал SPI

MOSI/SDIN — Входные данные

DC — Выбор данных/команды (Data/Command)

CS — Выбор чипа (Chip Select)

RES — Аппаратный сброс (Reset)

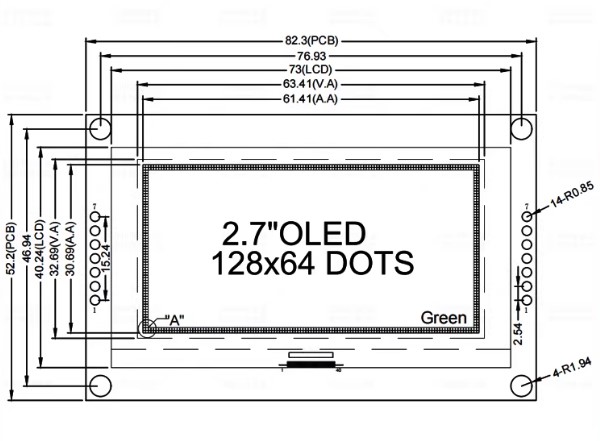

Размеры:
