LCD дисплей 4.2" 300*400 на ST7305, SPI (монохромный)

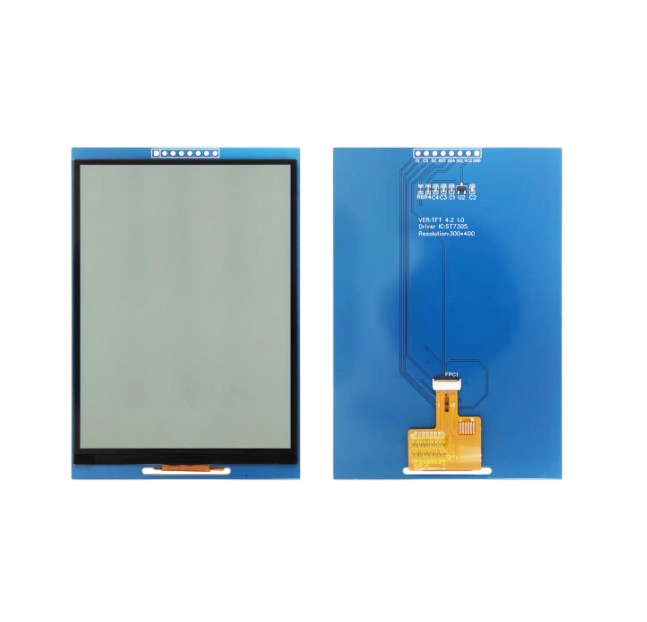

LCD дисплей 4.2" 300*400 на ST7305, SPI (монохромный) представляет собой монохромный рефлективный TFT-LCD дисплей с активной матрицей на аморфном кремнии (a-Si), адаптированный для удобного макетирования с помощью 8-контактного разъема 2.54мм.

Отображает информацию в черно-белом формате, используя внешнее освещение вместо встроенной подсветки. Отлично работает при уличном освещении.

Построен на базе контроллера ST7305, оптимизированного для сверхнизкого энергопотребления при работе на низких частотах кадров.

Технические характеристики:

Дисплейная часть (Display Section) :

Driver IC: ST7305 (Sitronix)

Resolution: 300 (H) × 400 (V) pixels

Display Mode: Reflective TFT, Monochrome

Viewing Direction: All Round

LCD Type:

Механические характеристики :

Module Outline: 67.6 (W) × 91.0 (H) × ~5.0 (D) mm (с учетом разъема)

Active Area: 63.6 (W) × 84.8 (H) mm

Pixel Pitch: 0.212 × 0.212 mm

Connector: 8-pin male header, Pitch: 2.54mm

Электрические характеристики :

Supply Voltage (IOVCC): 1.65V – 3.3V

Supply Voltage (VCI): 2.55V – 3.3V

Interface: 4-wire SPI

Frame Memory: On-chip, supports up to 264H x 320V (для ST7305)

Эксплуатационные характеристики :

Operating Temperature: -20°C to +70°C

Storage Temperature: -30°C to +80°C

Распиновка:

GND- общий.

VCC- + питания 2.55В – 3.3В.

SCL - тактовый сигнал.

SDA - данные.

RST - сброс.

DC - выбор данных/команды.

CS - выбор чипа (активный низкий)

TE - синхзая кадров.

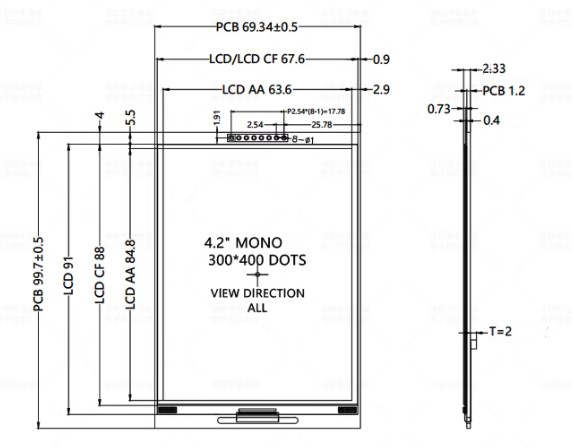

Размеры:
