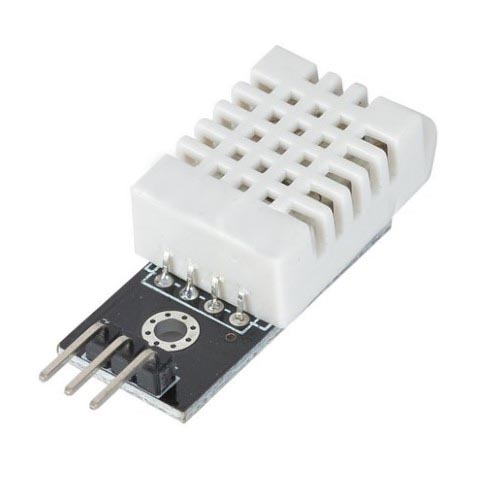

Датчик температуры и влажности DHT22/AM2302 на плате

DHT22 Arduino - это цифровой датчик влажности и температуры на микросхеме AM2302. Датчик предназначен для измерения с высокой точностью, температуры и влажности окружающей среды. Датчик DHT22 выполнен в виде модуля и содержит всю необходимую обвязку, для подключения его к контроллеру Ардуино.
Для подключения модуля AM2302 к Arduino, нужно подключить питание к выводам (+), (-), а к выводу OUT подключить любой цифровой вход контроллера Ардуино. Для быстрого написания скетча Вам потребуется библиотека DHT.

Технические характеристики Ардуино DHT22:
Напряжение питания: 3 .. 6В
Диапазон измерения влажности: 0 .. 100%
Диапазон измерения температуры: -40℃ ..+80℃
Погрешность измерений влажности: 2%
Погрешность измерений температуры: 0.5°С
Шаг измерения влажности: 0.1%
Шаг измерения температуры: 0.1 °С
Период измерений: 1 сек.
Интерфейс: onewire, 1-проводной
Шаг выводов: 2,54 мм


Скетч для Ардуино и DHT22:

#include "DHT.h"

#define DHTPIN 9 // вывод, к которому подключается датчик

#define DHTTYPE DHT22

#define fan 4

int maxHum = 60;

int maxTemp = 40;

DHT dht(DHTPIN, DHTTYPE);

void setup()

{

pinMode(fan, OUTPUT);

Serial.begin(9600);

dht.begin();

}

void loop()

{

delay(2000);

float h = dht.readHumidity();

float t = dht.readTemperature();

if (isnan(h) || isnan(t)) {

Serial.println("Failed to read from DHT sensor!");

return;

}

if(h > maxHum || t > maxTemp)

{

digitalWrite(fan, HIGH);

} else {

digitalWrite(fan, LOW);

}

Serial.print("Humidity: ");

Serial.print(h);

Serial.print(" %\t");

Serial.print("Temperature: ");

Serial.print(t);

Serial.println(" *C ");

}
