Bluetooth модуль HC-05

Модуль HC-05 позволяет наладить связь для управления и передачи данных.

Использование Вluetooth модуля HC-05 не требует знание протокола Bluetooth.

Варианты применения HC-05:

1) Контроллер-контроллер – взаимодействие устройств на основе МК, имеющих интерфейс USART. При непосредственном соединении микроконтроллер воспринимает модуль HC-05 как второе устройство USART.

2) Компьютер-контроллер – применяя программу, находящуюся в ПК, дистанционно управляется прибор, содержащий контроллер на базе МК.

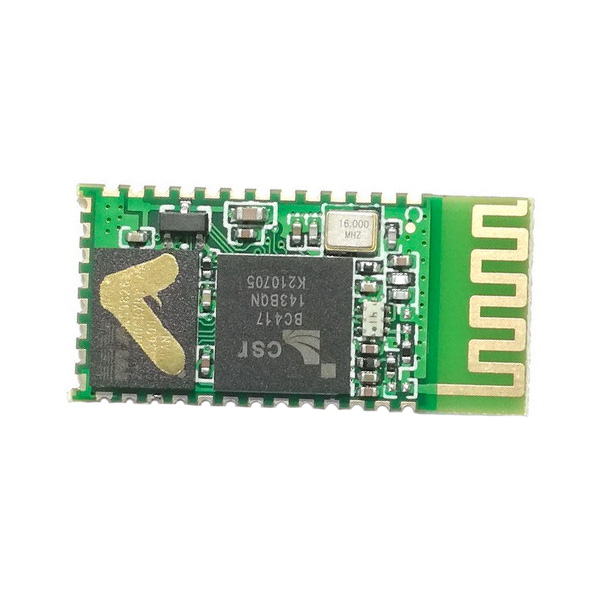

 Применение модуля позволяет связать приборы мостом USART—Bluetooth—USART. Вluetooth модуль HC-05 содержит: антенну представляющую собой печатный зигзагообразный проводник, микросхемы BC417 серии BlueCore4Ext и флэш память ES29LV800DB70WGI емкостью 8 Мбит. В памяти хранится управляющая программа и настройки.

Модуль HC-05 настройки по умолчанию:

Роль в канале связи: slave (по умолчанию).

Пароль обмена данными: 1234

Скорость обмена USART для режимов AT–команд:

1) 38 400 бод

2) 9 600 бод

Модуль HC-05 дает расстояние связи 10 м.

Напряжение, В: пределы 3,1–3,6, рабочее 3,3.
