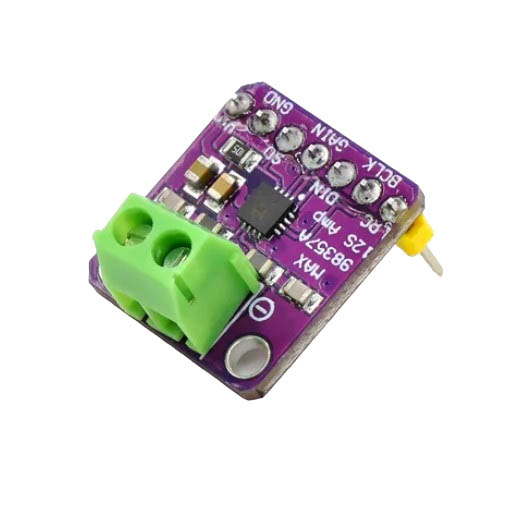

Модуль усилителя класса-D на MAX98357 ( I2S )

Модуль усилителя класса-D на MAX98357 позволяет конвертировать цифровой сигнал в различных форматах и выводить аналоговый сигнал на внешний динамик, мощностью до 3.2W при сопротивлении 4 Ом. Усилитель поддерживает частоту дискретизации от 8 до 96 кГц, имеет настраиваемый коэффициент усиления (3/6/9/12/15 дБ).

В модуль встроен звуковой ЦАП MAX98357 I2S со встроенным 3Вт усилителем D-класса. ЦАП подключается к компьютеру при помощи цифрового интерфейса I2S.
I2S (не путать с интерфейсом I2C) цифровой интерфейс, используемый в профессиональной звуковой технике и поддерживается большим количеством специализированных микросхем. Для подключения используется 4 сигнальных провода (data in, data out, bit clock и выбор канала left-right). Обычно, аудиоустройства самостоятельно преобразуют входящие данные и конвертируют их в аналоговых сигнал, который можно непосредственно подавать на наушники или линейный вход усилителя.

Характеристики:

Напряжение питания: 2,5 - 5,5 Вольт.

Выходная мощность: до 3,2 Вт на канал (4 Ом, 10% THD+N)

Входы: PCM (Pulse Code Modulation); I2S (MAX98357A); TDM (Time Division Multiplexed)

Поддержка частоты дискретизации: от 8 кГц до 96 кГц

Разрядность данных:16/24/32 бита в режимах I2S и L/R Justified; 16/32 бита в режиме TDM.

Защита от короткого замыкания и перегрева.

Фильтрация шумов

КПД 92%.

Размеры: 19 х 18 мм.
