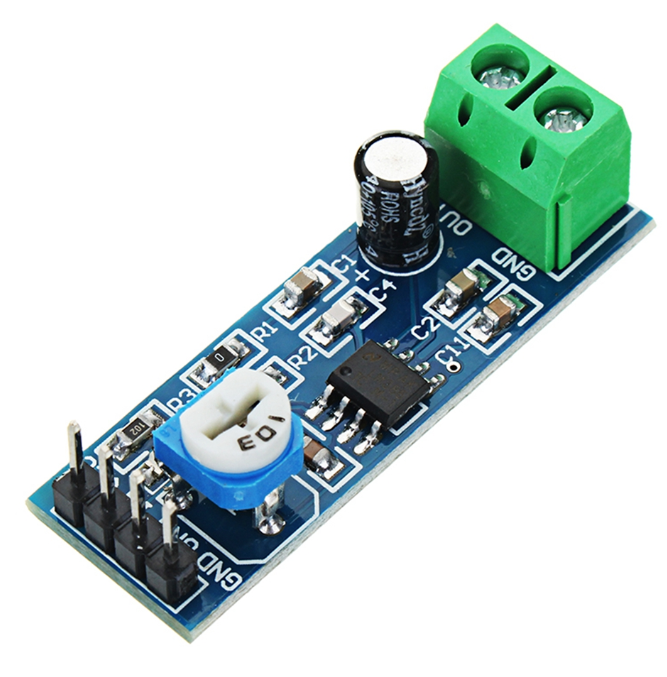

Модуль усилителя звука на LM386 для Raspberry Pi и Arduino

Модуль усилителя звука LM386 представляет собой монофонический усилитель звука на основе чипа LM386.

Микросхема LM386M доступна в корпусе SO (M), изготовленном Texas Instruments, и работает в диапазоне напряжений от 4 до 12 В. Абсолютный максимальный номинал составляет 15 В. Пакет (M) имеет коэффициент рассеяния 0,73. W.

Версия чипа LM386M будет обеспечивать типичную мощность 325 мВт при напряжении питания 6 В и нагрузке динамика 8 Ом. Аккумуляторная батарея на 9 В обеспечивает мощность около 500 мВт.

Размер печатной платы составляет 41 мм × 13 мм, изготовлен с использованием компонентов SMD и поставляется в собранном виде.
