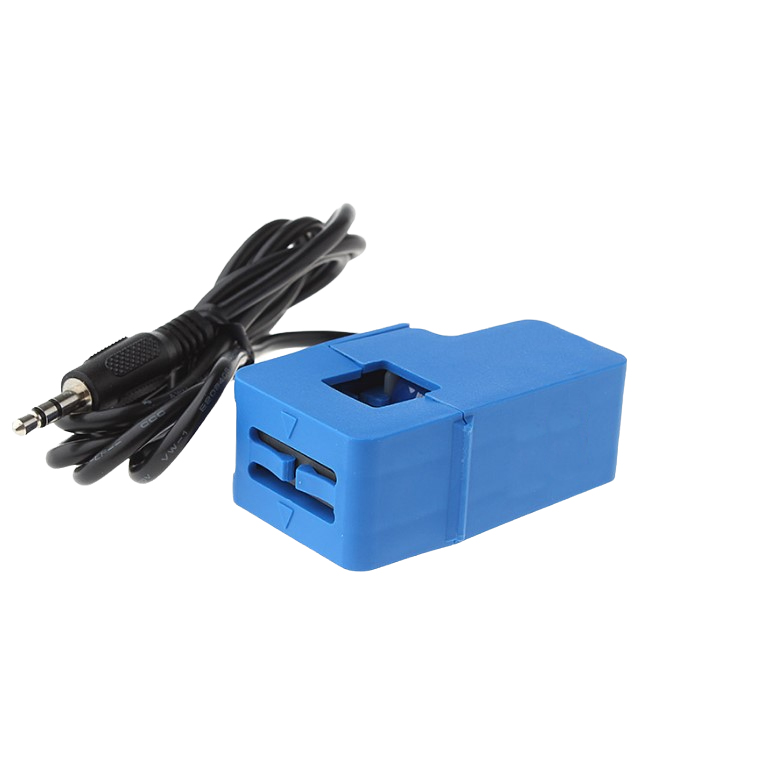

Выдвижной трансформатор тока SCT013000 10А

Выдвижной трансформатор тока SCT013000 10A — это устройство для измерения силы тока в диапазоне от 0 до 10 А. Данная модель отличается возможностью бесконтактного измерения, так как измерительная головка прибора работает по принципу токового трансформатора. Благодаря такой конструкции, датчик может использоваться для многих устройств в качестве контроллера и мониторинга энергопотребления, защиты электрооборудования от перегрузок, настройки устройств без вмешательства в силовую электрическую сеть приборов.

SCT013000 имеет ферритовый сердечник с обмоткой в качестве чувствительного измерительного элемента, через который пропускается силовой провод. Уровень выходного сигнала датчика прямо пропорционален протекающему через силовой провод току. Размер отверстия для силового кабеля составляет 13 х 13 мм, а сам датчик оснащен длинным кабелем в 1 м, что значительно расширяет возможности для его применения.

Обращаем Ваше внимание, что так как датчик имеет токовый выходной сигнал, то подключение напрямую к микроконтроллерам невозможно, Вам необходимо будет создать схему подключения.

Характеристики:

Модель: SCT013000

Входной сигнал: 0 – 10 А переменного тока

Частота: 50Гц-150кГц.

Материал сердечника: феррит

Размер отверстия для силового кабеля: 13 х 13 мм

Длина кабеля: 1 м

Размеры: 32 х 22 х 57 мм

Схема подключения к МК:
