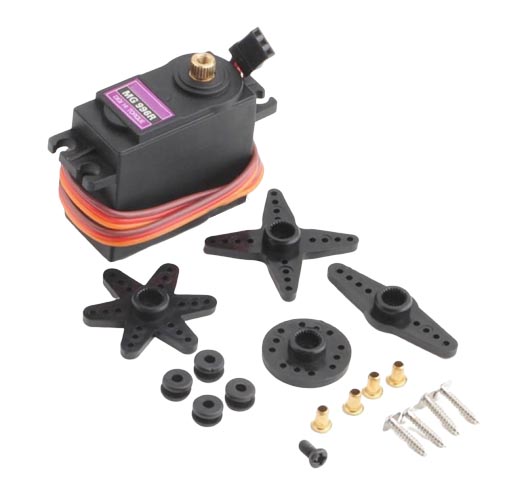

Сервопривод Tower Pro MG996R (180°) металлические шестерни

Сервопривод – это устройство, которое обеспечивает преобразование сигнала в строго соответствующее этому сигналу перемещение (поворот) исполнительного устройства. Представляет собой прямоугольную коробку с мотором, схемой и редуктором внутри и выходным валом, который может поворачиваться на строго фиксированный угол, определяемый входным сигналом. Существует очень много видов сервоприводов, которые различаются габаритами, материалом шестеренок (пластмасса, металл), способом управления ( аналоговые и цифровые), скоростью вращения вала, крутящим моментом, диапазоном поворота (120°, 180°, непрерывного вращения).

Сервопривод MG996R - улучшенная версия сервопривода MG995. Часто используется для установки на радиоуправляемые модели самолётов и планеров. По сравнению с предыдущей моделью обладает повышенным крутящим моментом при стандартном напряжением в 4,8 - 7,2 В. Является виброустойчивым.

Технические характеристики:

- рабочее напряжение: 4,8-7,2 В

- максимальный потребляемый ток: 1000 мА

- диапазон вращения: 180°

- скорость вращения без нагрузки при 4,8В: 60° за 0,17 с

- скорость вращения без нагрузки при 6В: 60° за 0,14 с

- максимальный крутящий момент: 11 кг·см

Подключение:

Сервопривод MG996R подключается с помощью трех проводов:

Коричневый - GND (земля) - подкючается к GND контроллера

Красный - VCC (питание) - подулючается к пину 5V контроллера

Оранжевый- S (сигнал) - подключается к цифровому выводу контроллера
