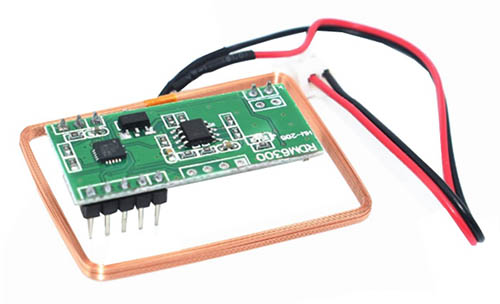

Считыватель RFID RDM6300 125 kHz

Бесконтактный RFID считыватель на чипе RDM6300. Предназначен для дистанционного считывания RFID меток стандарта EM4100. Подключение к контроллеру по UART. Предназначен для систем контроля и управления доступом в домах, квартирах, гаражах и других объектах. Считыватель можно установить скрыто в стену или в корпус для настенной установки. Антенна входит в комплект.

Характеристики

• Рабочая частота: 125 кГц
• Интерфейс: UART;
• Скорость передачи данных: 9600 Бит/сек;
• потребляемый ток: до 50 мА;
• дальность считывания:  20…50 мм (в зависимости от карты/брелка, производителя)
• Питание: 5 В
• Диапазон рабочих температур: -10…+70 оС;
• Размеры платы: 38.5 x 19 x 9 мм;
• Размеры антенны: 45 x 35 x 3 мм;

Подключение:

Колодка с 5 выводами

• TX – RX;
• RX – TX;
• не применяется;
• GND – GND;
• VCC  – 5V;

Колодка с 2 выводами

• ANT1 – подключение антенны
• ANT2 – подключение антенны

Колодка с 3 выводами

• LED
• VCC – 5V;
• GND – GND
