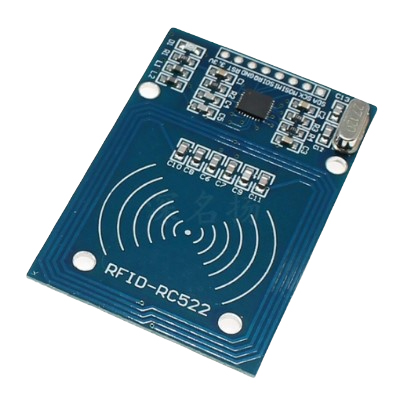

Плата считывателя RFID MFRC-522. Стандарт RC522 13.56MHz

Плата считывателя RFID MFRC-522. Стандарт RC522 13.56MHz.

Характеристики считывателя RFID RC522

Питание
            Напряжение 3,3 B

            Ток потребления в режимах
            дежурный 80 мкA
            ожидания 12 мA
            обычный не более 26 мA
            наибольший 30 мА

Частота HF 13,56 МГц
Частотная полоса 13,55–13,57 МГц
Расстояние считывания 0–25 мм

Сопровождаемые карты
Классы S50, S70, Ultralight, Pro, DESFire

Типы Mifare S50, Mifare S70, Mifare UltraLight, Mifare Pro, Mifare DESfire

Скорость передачи информации 106, 212, 424, 848 кбит/с
Стандарт протокола NFC Reader ISO 14443 A Mifare classic protocol.
Шифрование Security Features Mifare classic™.
Размеры 40 x 60 мм
Температура
 Рабочая –20…80 С°
 Хранения –40…85 С°
Относительная влажность 5–95 %

Считыватель поддерживает интерфейсы SPI, UART и I2C через которые происходит обмен данными с другими приборами. На плате модуля RFID RC522 установкой логических уровней на специальных выводах микросхемы выбран интерфейс SPI. С одним Arduinio могут работать несколько приборов, подключенных к шине SPI.

Контакт главного модуля для подключения к контакту SDA указывается как SS_PIN в программе. Контакт главного модуля для подключения к контакту RST указывается как RST_PIN в программе. Это выполняется с помощью команд:

#define SS_PIN номер контакта

и

#define RST_PIN номер контакта

Все контакты модуля кроме IRQ обязательно подключаются. Сигнал от контакта IRQ обрабатывается программно.

Запись с помощью считывателя RFID RC522

Устройство может применяться как программатор карточек. С его помощью можно не только читать хранящиеся данные, корректировать используя ПК и записать вновь, но и изменить идентификационный код.
