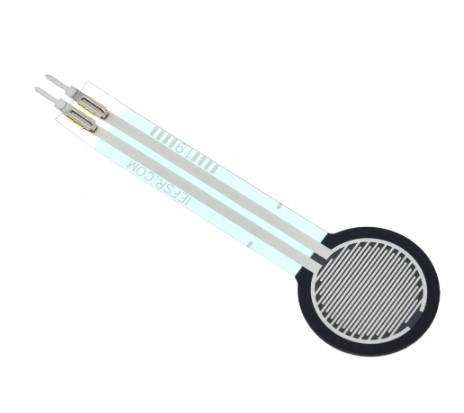

Резистор давления FSR402 (12 мм)

Модуль резистивного датчика давления FSR402 является преобразователем статического механического воздействия в электрический параметр (сопротивление) для последующей обработки и анализа выходного сигнала.

Датчик состоит из двух пленочных электродов, подключенных к полупроводниковому резистивному проводящему слою, и проводящих электродов. Сопротивление меняется нелинейно в зависимости от площади взаимодействия проводящих частей датчика.

Резистивный датчик давления включается в одно из плеч резистивного делителя напряжения. При этом подбором второго резистора можно регулировать уровень чувствительности датчика.

Напряжение с выхода делителя Vout можно подать на аналоговые входы ARDUINO.

Характеристики:

Тип выходного сигнала — аналоговый.

Диапазон прилагаемых сил от 0,1 до 100 Н (0,01 — 10 кг).

Без приложения внешней силы сопротивление датчика составляет 10 МОм.

Погрешность повторяемости показаний ≤6%.

Гистерезис: +10%.

Соединение с модулем ARDUINO реализуется по принципу резистивного делителя, подключенного на вход АЦП.
