Преобразователь USB-UART на CP2102

CP2102 — это USB-UART преобразователь (USB to UART Bridge), можно использовать, чтобы программировать Arduino или других Arduino-подобных контроллеров, получать информацию на компьютер со всего, что имеет последовательный интерфейс с TTL логикой. Также можно использовать для отладки одноплатных компьютеров, особенно те, что не имеют видеовыход.

CP2102 может похвастаться наличием дополнительным выводом DTR, который можно напрямую подключить к входу RESET на контроллерах не имеющих USB на плате. После этого при программировании давить кнопку RESET не нужно. Поддержкой производителя, совместимостью с оригинальными драйверами и ПО, в отличие от поддельных FTDI, у которых проблемы с родными драйверами. Дополнительными выводами (отверстиями под контакты) на плате, например, позволяющими уводить USB в энергосберегающий режим. Интересной возможностью менять VID (Идентификатор производителя), PID (Идентификатор продукта) и текст, с которым опознается плата, собирать свой драйвер со требуемыми параметрами, что довольно интересно в коммерческих проектах.

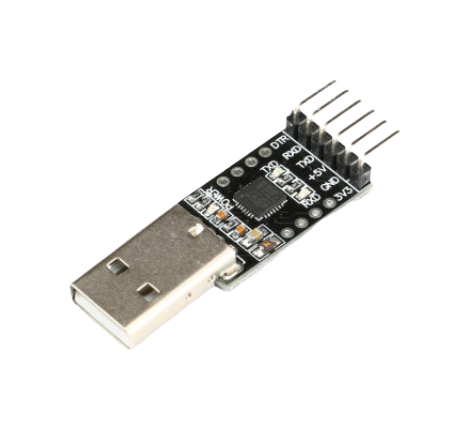

Адаптер представляет из себя плату без корпуса на которой распаян чип CP2102 с небольшой обвязкой.

С одной стороны находиться разъём USB, с другой 6 pin выводов:+3.3v, GND, +5v, TXD (TX), RXD (RX), DTR, на платке имеются монтажные отверстия с функциями DCD, D3R, RTS, CTS, SUS, SUS, R1, RST. Помимо этого на платке есть 3 светодиода, красный – POWER и два для RX и TX мигающих во время приема-передачи данных.

Характеристики

• Чип CP2102 от Silicon Labs
• Скорость обмена данными по UART 300Бит/сек — 1Мбит/сек
• Буфер чтения 576 байт, записи 640 байт
• Поддержка USB 2.0 12Мбит/сек
• Поддержка режима SUSPENDED USB
• Встроенный стабилизатор питания 3.3В 100мА
• EEPROM с конфигурационными параметрами 1024 байт
• Поддерживаемые ОС Windows 8/7/Vista/Server 2003/XP/2000, Windows CE, Mac OS-X/OS-9, Linux, Android
• Возможность настройки параметров платы и драйверов под свои проекты
