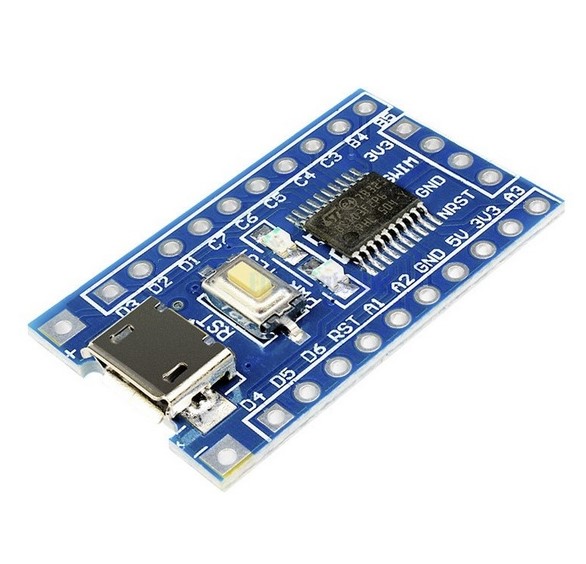

Плата разработчика на STM8S103F3P6 micro USB

Плата разработчика STM8 на контроллере STM8S103F3P6 новое семейство не дорогих 8-ми битных контроллеров, прямые конкуренты Atmel, используемые в Arduino совместимых платах. Основные весомые преимущества платы - стоимость, легкость в работе, быстрота и функционал.

Основой данного модуля является чип STM8S103F3P6. Это семейство 8-разрядных микроконтроллеров STM8S103F3 имеют 8 Кбайт флэш-памяти программ, а также интегрированную EEPROM. Производительность и надежность устройства обеспечиваются передовым ядром и периферийными устройствами, выполненными по самой современной технологии, тактовой частотой 16 МГц, надежными входами / выходами, независимыми сторожевыми таймерами с отдельным источником синхронизации. Стоимость системы снижается благодаря интегрированному EEPROM для циклов записи / стирания до 300 k и высокому уровню системной интеграции с внутренними генераторами тактовых импульсов, сторожевым таймером и сбросом.

На плате собраны все необходимые минимальные элементы для начала работы с данным семейством микроконтроллеров. Для программирования контроллера необходимо применение программатора ST-Link. Удобное размещение выводов позволяет применять ее с беспаечными макетными платами и программировать не вынимая ее из макетной платы.

Характеристики:

• Модель: STM8S103F3P6.
• Ядро: STM8
• Интерфейсы: SPI, I2C, UART, 10-бит АЦП, ШИМ
• Напряжение питания: 2.0-3.6 В
• Кварцевый резонатор: отсутствует
• Разъемы: микро USB для питания платы. Не для программирования.
• Режим отладки: SWIM.
• Флеш-память: 8 КБайт
• Память данных: 640 байт
• Размер: 3.0 см x 1.9 см.
