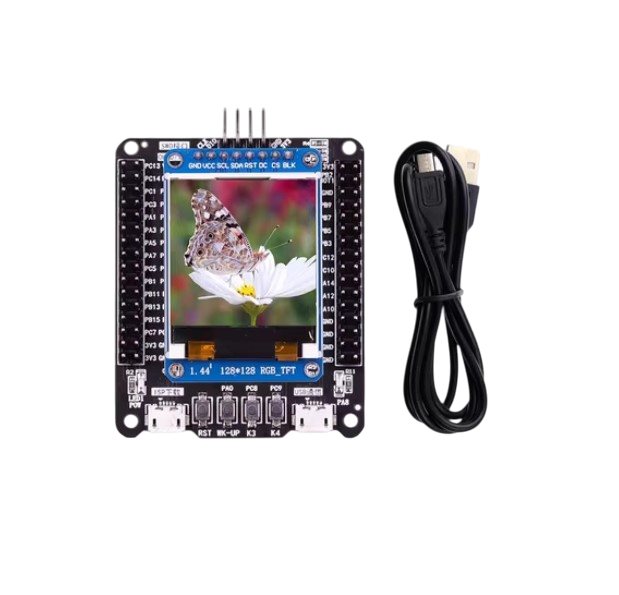

Плата разработчика на STM32F103RCT6 + TFT-дисплей 1.44"

Плата разработчика на STM32F103RCT6 + TFT-дисплей 1.44" готовая к использованию отладочная плата на базе 32-битного микроконтроллера STM32F103RCT6 семейства ARM Cortex-M3, с предустановленным цветным TFT-дисплеем диагональю 1.44 дюйма. Плата предназначена для изучения микроконтроллеров STM32, быстрого прототипирования и разработки различных электронных проектов.

Характеристики платы STM32F103RCT6​:

Основной контроллер: Микроконтроллер STM32F103RCT6. Рабочий температурный диапазон: -40°C ~ 105°C.

Производительность: Тактовая частота до 72 МГц. Объем памяти: 256 КБ Flash, 48 КБ ОЗУ (SRAM).

Периферия и интерфейсы: Поддерживает различные интерфейсы, включая I²C, SPI, CAN, UART, USB, а также имеет встроенные периферийные модули, такие как ЦАП (DAC), АЦП (ADC) и DMA. За подробными характеристиками обратитесь к описанию микросхемы или техническому описанию (datasheet).

Интерфейсы USB: Плата имеет два разъема micro USB:

ISP-порт: для загрузки прошивки.

USB-порт связи: для связи с ПК (требует реализации специального протокола; без соответствующей прошивки при подключении к компьютеру будет опознан как неизвестное устройство).

Преобразователь интерфейса: На плате установлена микросхема CH340C для преобразования USB-UART (TTL). Она подключена к UART1 основного контроллера и также используется для ISP-программирования. На плате реализована схема автоматического переключения уровней BOTO/BOT, что позволяет прошивать плату одним нажатием кнопки просто при подключении через USB-кабель.

Интерфейс отладки (SWD): Порт SWD можно использовать как для отладки, так и для программирования. Совместим с отладчиками, поддерживающими ядро Cortex-M3, такими как J-Link, J-Link OB, ST-Link и DAP-Link.

Разъем для TFT-дисплея (дисплей в комплекте)

Кнопки и светодиоды: Четыре кнопки: одна для сброса (RESET) и три программируемые пользователем. Два светодиода: индикатор питания и светодиод, подключенный к выводу PA8 (по умолчанию записана прошивка "мигающий светодиод").

Питание: На плате выведены по две линии питания на 3.3 В и 5 В. Плата может работать от любого из этих внешних источников или от USB-кабеля. При питании от 5 В или USB плата может сама выступать источником стабилизированного напряжения 3.3 В.

Дисплей:

Тип: TFT, цветной

Диагональ: 1.44 дюйма

Разрешение: 128 x 128 пикселей

Интерфейс: SPI (для управления) + отдельные пины для управления подсветкой.

Драйвер IC: ST7735S.
