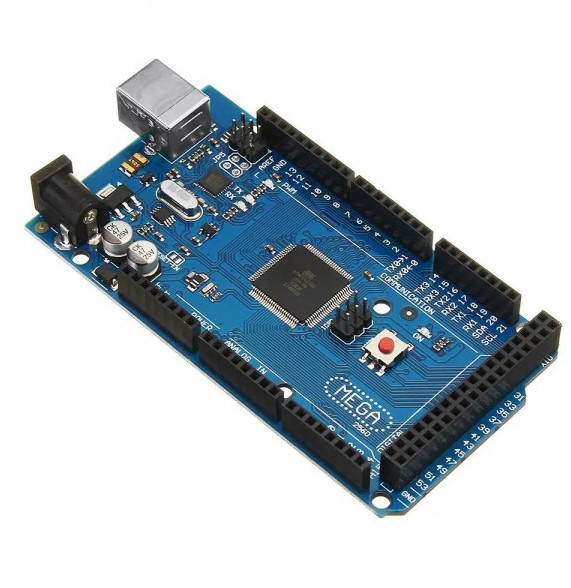

Плата разработчика на ATMega 2560 R3, интерфейс на ATMtga16U2

Характеристики
Микроконтроллер ATmega2560
Рабочее напряжение 5 В
Входное напряжение (рекомендовано) 7-12 В
Входное напряжение (предельное) 6-20 В
Цифровые входы/выходы 54 (из которых 15 могут работать как выходы ШИМ)
Аналоговые входы 16
Макс.ток на входе/выходе 40 мА
Макс.ток для вывода 3.3 В 50 мА
Флеш-память (Flash memory) 256 Кб из которых 8Кб используется загрузчиком
ОЗУ (SRAM) 8 Кб
Энергонезависимая память (EEPROM) 4 Кб
Тактовая частота 16 МГц

Mega 2560 — это устройство на основе микроконтроллера ATmega2560 (datasheet). В его состав входит все необходимое для удобной работы с микроконтроллером: 54 цифровых входа/выхода (из которых 15 могут использоваться в качестве ШИМ-выходов), 16 аналоговых входов, 4 UART (аппаратных приемопередатчика для реализации последовательных интерфейсов), кварцевый резонатор на 16 МГц, разъем USB, разъем питания, разъем ICSP для внутрисхемного программирования и кнопка сброса. Для начала работы с устройством достаточно просто подать питание от AC/DC-адаптера или батарейки, либо подключить его к компьютеру посредством USB-кабеля.Mega совместим с большинством плат расширения, разработанных для Arduino Duemilanove и Diecimila.

 Mega 2560 отличается от всех предыдущих плат тем, что в нем для преобразования интерфейсов USB-UART вместо микросхемы FTDI используется микроконтроллер ATmega16U2 ).
