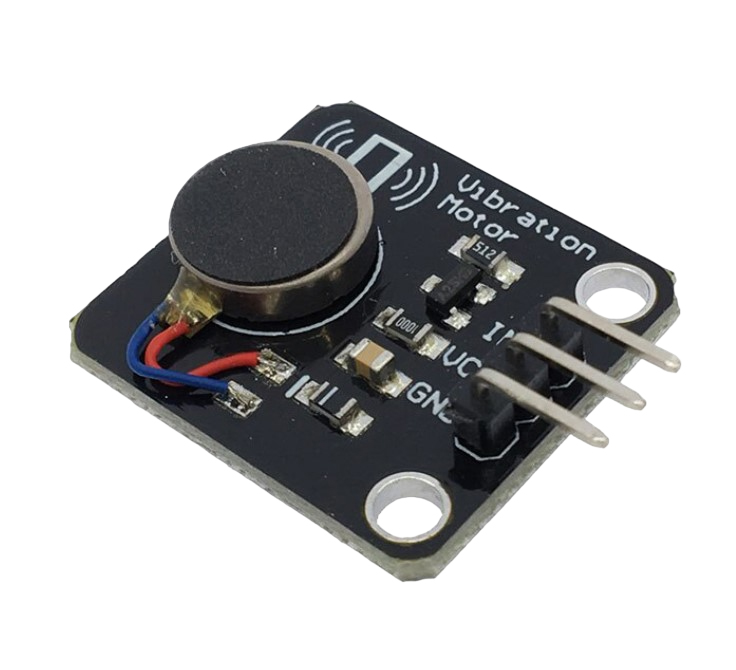

Модуль вибромотора на плате для Arduino

Модуль вибромотора на плате для Arduino построен на базе популярного безымянного вибромотора-«таблетки», использующегося в основном в мобильных телефонах. Для обеспечения запуска мотора и возможности управления им на плате разведён транзисторный ключ, через который возможно регулировать степень вибрации при помощи ШИМ.

Для включения вибромотора необходимо подать ШИМ сигнал или логическую единицу на вход IN вашей ARDUINO или другого МК. Это откроет ключ, замкнув цепь питания мотора. При запуске мотор потребляет порядка 90мА, после запуска, в режиме работы без остановки – 60мА.

Характеристики:

Напряжение питания: 3…5.3В

Пусковое напряжение: не ниже 3.7В

Потребляемый ток: до 90мА на старте, до 60мА в работе

Рабочие обороты: 9000/с

Размеры мотора: диаметр 10мм, толщина 2.7мм

Габариты: 21 × 23 × 4 mm
