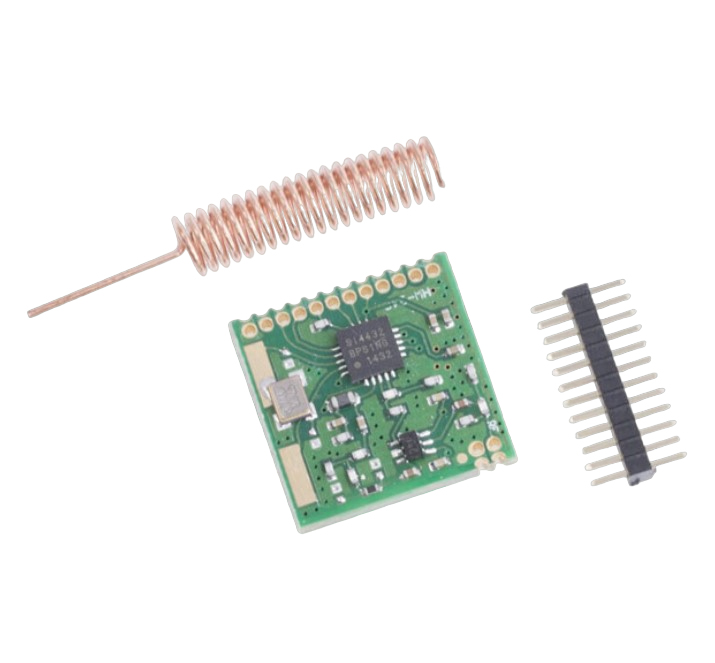

Модуль трансивера SI4432 240-930 МГЦ

Однокристальный трансивер (приемник-передатчик) SI4432 - имеет мощный выходной сигнал 20dBm при чувствительности -121dBm (устойчивая связи до 1км на открытой местности и 100-300м в помещении). Обеспечивает передачу данных со скоростью 0.123-256kbps, одним из видов модуляции (FSK, GFSK, OOK).

Характиристики:

Частотный диапазон: 240 - 930 МГц (433,92 MГц по умолчанию)

Чувствительность: до 121 дБм

Модуляция сигнала: FSK (ЧМн), GFSK (ГЧМн), OOK (АМн)

Максимальная выходная мощность: 20 дБм

Скорость передачи данных: 0.123-256 Кбит/с

Напряжение питания: 1.8-3.6 В

Ток при передаче: 80мА

Рабочая температура: от -20 до 60 °C

Размер: 17 х 17 мм

Обозначение пинов:

NSEL, SCLK, SDI, SDO — интерфейс SPI (работа с SI4432 сводится к записи и чтению регистров SI4432 по интерфейсу SPI);

NIRQ — вывод прерываний (если произошло событие прием/передача и пр., то уровень на этом выводе падает в 0, какие именно события будут приводить к прерываниям зависит от значений битов в соответствующих регистрах);

SDN — вывод управления режимом работы SI4432, если установить высокий уровень на SDN, то SI4432 переходит в режим Shutdown, в котором микросхема переходит в режим энергосбережения с током потребления 15 нА, при этом всё содержимое регистров возвращается к исходному состоянию и невозможна передача данных по SPI;

VDD — питание модуля от 1.8 до 3.6 В;

GND — «земля»;

GPIO0, GPIO1, GPIO2 — программируемые порты ввода/вывода (если не перепаивать модуль, то под свои цели можно запрограммировать только GPIO2, так как GPIO0 GPIO1 уже заняты для переключения режима приема/передачи).

Применяется в умных домах, беспроводных датчиках, системах безопасности, автомобилях и тд. и тп.
