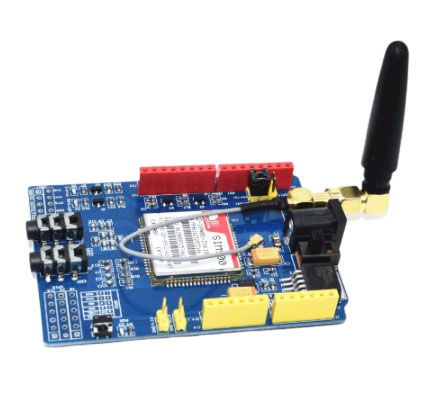

Модуль связи SIM900 GPRS/GSM Shield для UNO

Модуль для работы микроконтроллерных устройств Arduino и аналогичных в сетях сотовой связи по стандартам GSM и GPRS. Ориентирован на использование в системах автоматики и управления. Обмен данными с другими модулями происходит через интерфейс UART. Shield GPRS/GSM SIM900 с антенной может сопрягаться непосредственно с микроконтроллером через интерфейс UART или работать совместно с персональным компьютером при использовании преобразователя интерфейса портПК–UART. Это возможно благодаря программной совместимости на уровне класса команд используемых для управления модемами – АТ команды.
Мониторинг объектов и управление ими происходит благодаря обмену данными в пределах досягаемости мобильной связи. Обеспечивается голосовая связь, отправка СМС, ММС и много других функций и сервисов. Работа модуля основана на компоненте SIM900.

Компоненты управления:

Переключателем Power select устанавливается источник питания: внешний, подключенный к коаксиальному соединителю или источник питания микроконтроллерного модуля Arduino.

Кнопкой Power key включается или выключается питание при нажатии и удерживании в течение 2 с.

Индикация

О состоянии модуля сообщают 3 светодиода:
PWR (зеленый) – индикатор питания модуля,
Status (красный) – индикатор питания компонента SIM900,
Net Light (зеленый) – соединение с сетью.
Сообщения светодиода Net Light.
Выключен – SIM900 не работает.
Мигает с интервалами, указано в секундах:

0,064 включен и 0,8 выключен – сеть не обнаружена,

0,064 включен и 0,3 выключен – сеть обнаружена,

0,064 включен, 0,03 выключен – GPRS подключен.

Контакты​:

Компонент SIM900 содержит порт UART, его сигналы выведены на выводы компонента и соединены с перемычками, устанавливающими с какими контактами модуля Shield GPRS/GSM SIM900 будет соединен порт UART компонента SIM900 с D0, D1 или D7, D8.
UART Shield GPRS/GSM можно подключнить: к аппаратному интерфейсу МК через контакты TXD и RXD модуля Shield GPRS/GSM, для этого используются D0, D1. Или к программно эмулируемому средствами ардуино, для этого используются контакты D7 и D8 модуля Shield GPRS/GSM. Полный интерфейс UART имеет 10 сигналов выведенных на контакты в углу платы: R1, DCD, DSR, CTS, RTS, GND, 2V8, TX, RX, DTR.
12 подписанных контактов цифровых линий ввода-вывода GPIO расположены в углу платы. Имеется 2 контакта выходных сигналов с широтно-импульсной модуляцией PWM1, PWM2. Вход АЦП контакт ADC. Интерфейс встроенного счетчика времени имеет 4 контакта. Обозначение контактов: DISP_CLK, DISP_DATA, DISP_D/C, DISP_CS.
Контакт D9 используется для программного контроля включения или выключения SIM900.

Контакты выбора управляющих пинов:

Если в вашем проекте какие-нибудь из этих пинов уже заняты другим устройством, вы можете использовать любой другой свободный цифровой пин. Для этого необходимо снять джампер напротив занятого пина и припаять проводок между луженым отверстием рядом со снятым джампером и таким же отверстием рядом с нужным пином.

Характеристики

Питание:
Напряжение номинальное 5
Диапазон рабочего напряжения 4,8–5,2

Ток, обычный режим 50–450 мА
В спящем режиме 1,5 мА
Предельный импульсный 2 А

Поддерживает симкарты питанием 1,8 и 3 В
Диапазоны связи 850, 900, 1800, 1900 МГц
Поддерживает сеть 2G
Мощность передачи в различных диапазонах:
1 Вт 1800 и 1900 МГц
2 Вт 850 и 900 МГц
Соответствует стандарту GSM фазы 2/2+
Встроенные протоколы TCP и UDP
Класс передачи данных GPRS multi-slot class 10/8
Аудиокодеки HR, FR, EFR, AMR, подавление эха
CSD до 14,4кбит/сек
PPP стек
MUX (07.10)
Протоколы HTTP и FTP
Есть возможность отправлять сигналы DTMF и проигрывать записи как на автоответчике
Поддержка часов реального времени RTC
Температура, ℃
Воздуха при работе –30...75
Хранения –45...90

Размеры 86 х 58 х 19 мм
