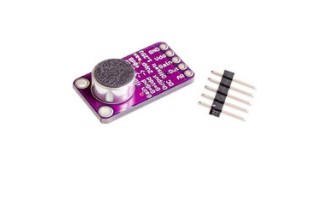

Модуль МАХ9814

Артикул: 8572
Модуль МАХ9814
(0)
277 руб.
Наличие: 15 шт
шт

Модуль малошумящего усилителя электретного микрофона на базе MAX9814 с регулируемым коэффициентом усиления. Усилитель характеризуется отличным подавлением шумов по питанию, а также возможностью ручной установки коэффициента усиления.

Характеристики:

Габариты: 26 × 14 × 5 mm

Напряжение питания: 2,7 – 5,5 В

Ток потребления: 3 мА

Коэффициент усиления: 40 дБ, 50 дБ, 60 дБ

Максимальное напряжение: 50 В, постоянный ток

Гармонические искажения: 0,04 %

Сопротивление изоляции: 1 ГОм

Динамический диапазон: 20 Гц – 20 КГц

Входное сопротивление усилителя: 100 КОм

Соотношение сигнал/шум: 61 дБ

Микросхема MAX9814 включает в себя малошумящий предварительный усилитель с фиксированным коэффициентом усиления 12 дБ, каскад регулируемого усиления с переменным коэффициентом, настраиваемым автоматически от 20 дБ до 0 дБ в зависимости от напряжения выходного сигнала и установленного порога АРУ. Порог АРУ устанавливается внешним резистивным делителем. Время удержания АРУ — 30 мс. Усилитель выходного сигнала позволяет выбирать коэффициенты усиления 8, 18 и 28 дБ. Программирование коэффициента усиления производится через трехуровневый цифровой вход.

Общий коэффициент усиления без сжатия сигнала составляет 40, 50 или 60 дБ. В схему встроен генератор опорного напряжения для электретного микрофона. Уровень входных шумов усилителя — 30 нВ; уровень выходных шумов — 430 мкВ (fвых = 20 кГц).

Соотношение сигнал/шум при напряжении выхода 500 мВ: 61 дБ. Динамический диапазон — 60 дБ. Входное сопротивление усилителя — 100 кОм. Напряжение питания от 2,7 В до 5,5 В; ток потребления 3 мА. Коэффициент нелинейных гармоник: 0,04%.

Выбор коэффициента усиления производится следующим образом:

Вход Gain соединен с питанием модуля, то Ку=40дБ;

Gain соединен с общим проводом, Ку=50 дБ;

Gain не подключен ни к одному из проводов, Ку=60 дБ.

Подключение:

GND — общий провод,

Vdd — напряжение питания,

Gain — вход управления коэффициентом усиления выходного каскада,

Out — выход звукового сигнала,

AR — вход обратной связи.
