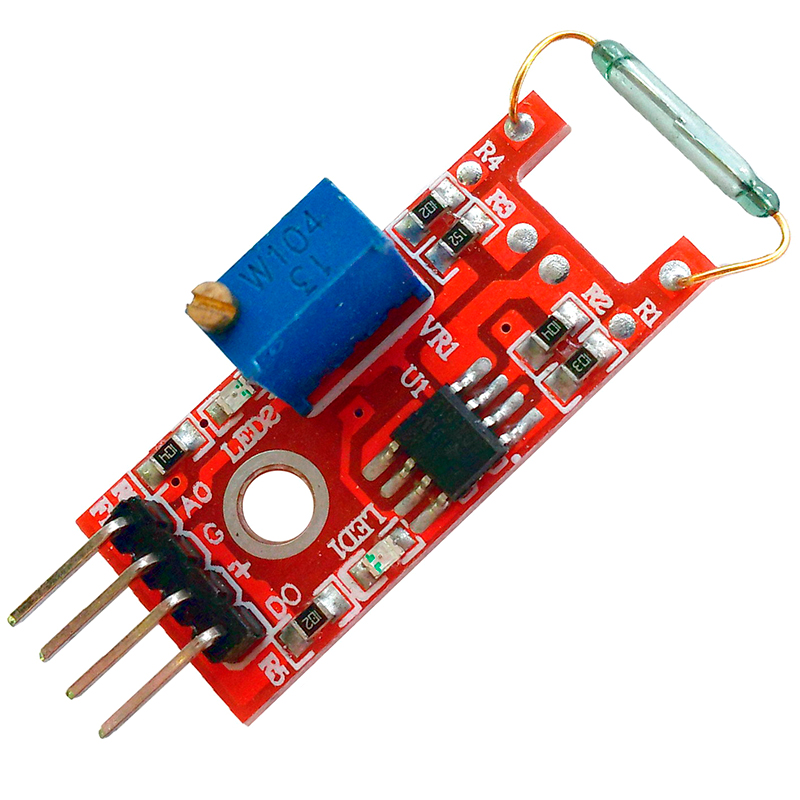

Модуль геркона KY-025

Геркон состоит из пружинящих контактов, выполненных из ферромагнетиков, запаянных в герметичное стекло. При наличии рядом постоянного либо электрического магнита контакты геркона слипаются между собой. При срабатывании датчика появляется сигнал на его цифровом выходе DO и загорается светодиод-индикатор L2.

Значение напряжения на аналоговом выходе A0 обратно пропорционально магнитному полю: при его отсутствии этот показатель стремится к 1023 и уменьшается с увеличением магнитного поля.

ОСНОВНЫЕ ДОСТОИНСТВА

• Регулировка чувствительности датчика
• Цифровой и аналоговый выход
• Простота использования

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ

• Датчик открытых дверей/окон и т.д.
• Датчик скорости и каденса для велокомпьютера
• Определение положения

Характеристики:

• Питание: 3.3 — 5V
• Компаратор: LM393
• Дистанция: 1.5см
