Многофункциональный шилд для Arduino UNO

Многофункциональный шилд работает с платформой Arduino, имеет стандартный форм-фактор, и подключается к Arduino UNO. На шилде имеется все необходимое для ознакомления и изучения различных датчиков и периферии.

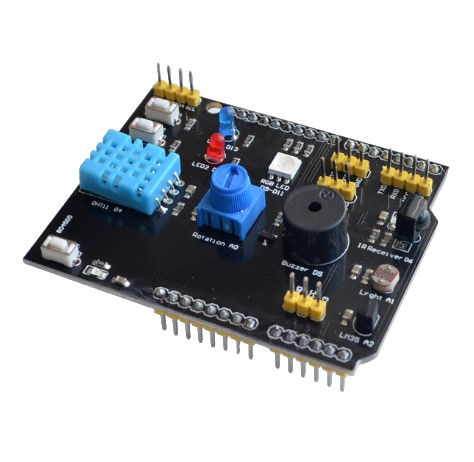

На плате установлены следующие датчики и устройства:

• A0-потенциометр.
• А1-Фоторезистор (аналоговый датчик освещенности)
• А2- Аналоговый датчик температуры LM35
• А3-Контакты для подключения дополнительных датчиков
• D2,D3-Кнопка без фиксации
• D4-Цифровой датчик температуры и влажности DHT11
• D5-Пассивный зуммер
• D6-ИК приемник
• D7,D8-Контакты для подключения дополнительных датчиков
• D9,D10,D11-RGB светодиод
• D12-Красный светодиод 3мм
• D13-Синий светодиод 3 мм.

Подробнее о содержимом платы:

• DHT11 - датчик для замеров температуры и влажности окружающей среды, в виде цифровых сигналов. DHT11 состоит из простого чипа АЦП (для преобразования аналогового сигнала в цифровой), термистора и емкостных датчиков влажности. Преимуществами данного датчика являются: доступная цена, долгий срок службы и одновременный замер двух величин (температуры и влажности). Из - за простоты датчика его чаще всего применяют в бытовых условиях. Диапазон измерения относительной влажности 20 - 80 %, а температуры 0 - 50 °C. Соединение датчика происходит по цифровому порту D4.
• Lm35 - термодатчик, который можно использовать во многих простых проектах. Основной особенностью LM35 в сравнении с DHT11, является ее точное показание температуры в диапазоне -55 - 150 °C (погрешность измерения около ± 0,5 %), так же температурный датчик обладает встроенной системой калибровки. Аналоговый сигнал полученный от датчика передаётся через аналоговый выход A2.
• Пъезо излучатель (Buzzer) подсоединяется к плате Arduino с помощью выхода D5. Данный зуммер может генерировать волны в диапазоне частот 20 Гц - 20000 Гц. Преимуществами датчика являются: малое потребление энергии и простая конструкция, из - за чего он обладает низкой стоимостью.
• Так же на плате есть фоторезистор. Датчик света, который оценивает уровень освещенности, с помощью его внутреннего сопротивления Подключается датчик через аналоговый выход A1.
• IR Receiver - миниатюрный приемник инфракрасных излучений дистанционного управления. Приемник обладает ИК-фильтром, который может не только определять инфракрасное излучение, а воспринимать их на частоте 38 кГц, что позволяет игнорировать много посторонних световых помех. Данный датчик может использоваться во многих проектах связанных с дистанционным управлением. Подключение датчика происходит на выходе D6.
• RGB LED - SMD светодиод, который можно контролировать цифровыми выходами D9 - D11. Данный светодиод излучает 5 цветов (красный, синий, зелёный, желтый, белый).
• На плате модуля находятся две кнопки, которые являются самыми простыми датчиками в этой сборке. Они используются практически во всех проектах. При замыкании включателя подается сигнал на микроконтроллер, с помощью которого, можно активировать датчики находящиеся в цепи. На данной плате кнопки подключены к выходам D2 и D3.
• Так же на плате имеется 3 светодиодных индикатора, сигнализирующие о действиях модуля. При подаче напряжения на плату модуля, загорается зеленый SMD светодиод, соответственно два других светодиода сигнализируют о процессе загрузки скетча (горит красный светодиод - загрузка кода в процессе, а зеленый индикатор показывает, что загрузка завершилась).
• Для удобного подключения других датчиков к Aruino на модуле выведены штыревые выходы обозначенные желтым цветом.
