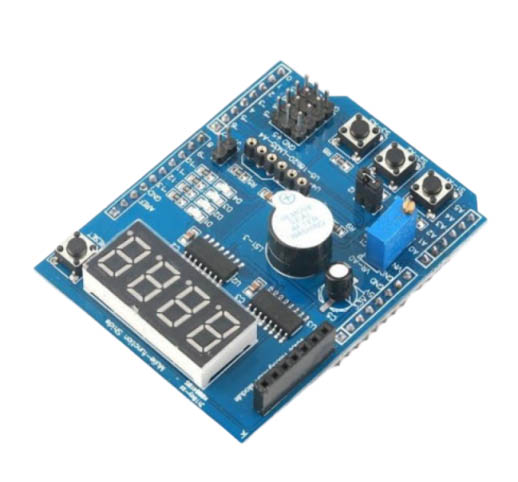

Многофункциональный шилд для Arduino - ARDUINO MULTI-FUNCTION SHIELD

Артикул: 7821

287 руб.

Наличие: 14 шт

_{В магазине: 14 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Многофункциональный шилд работает с платформой Arduino, имеет стандартный форм-фактор, и подключается к Arduino UNO, MEGA, Leonardo и их клонам. На шилде имеется все необходимое для ознакомления и изучения различных датчиков и периферии. Данный шилд можно использовать не только для обучения, но и в готовых конструкциях. Отсутствие проводов облегчает работу новичкам и ускоряет обучение. На Multi-function Shield можно попрактиковаться по управлению светодиодами, кнопками, семисегментном дисплее, сдвиговом регистре, датчиками температуры, инфракрасном датчике и другими модулями. Он не требует дополнительного питания.

Многофункциональный шилд обладает широким спектром функций, что делает его идеальным для начинающих ардуинщиков. Он может быть полезен для продвинутых пользователей, поскольку он имеет встроенные компоненты общего назначения:

Характеристики:

Unit	PIN #
4 светодиода LEDs	D10, D11, D12, D13
3 тактовые кнопки reset button	A1, A2, A3
Потенциометр (10 kOм)	A0
4-разрядный 7-семисегментный LED индикатор на 2-х сдвиговых регистрах 74HC595	Latch 4, Clock 7, Data 8
Звуковой излучатель (Зуммер)	D3 (digital On/Off)
Разъем для подключения инфракрасного датчика (remote control)	D2
Разъем для подключения аналогово LM35 или цифрового DS18B20 датчиков температуры (Джампер J1 подключает или отключает резистор 10 кОм для правильной работы этих датчиков)	A4
Разъем APC220 для подключения модулей (Bluetooth, голосового модуля и др.)	GND, +5v, D0, D1 (rx/tx)
Свободные пины (с ШИМ (pwm)), например для сервоприводов и др.	D5, D6, D9, A5
Кнопка Сброс (Reset)
Размеры:	69 х 53,5 мм
Напряжение питания:	5 В
