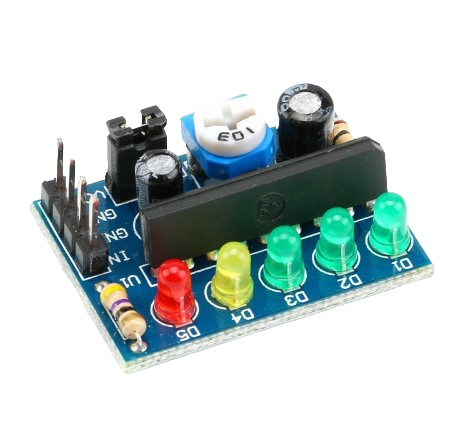

LED индикатор уровня на KA2284 (сигнала, заряда)

LED индикатор уровня на KA2284 предназначен для светодиодной индикации уровня переменного аналогового сигнала (индикация настройки тюнера, индикация уровня сигнала на линейном выходе, индикация выходной мощности, индикатор питания, индикация уровня заряда аккумуляторов или батарей и т.п.).
Для использования индикатора нужно сначала подключить к нему питание, потом подключить источник сигнала.

Характеристики:

Индикатор собран на микросхеме: KA2284;
Напряжение питания: 3,5 – 15 В;
Ток покоя: 7 – 10 мА;
Выходной ток: 7 – 10 мА;
Минимальное входное напряжение (сигнал): 50 мВ;
Частотный диапазон: 20 – 20000 Гц;
Диапазон индикации: 18 – 20 dB;

В зависимости от уровня сигнала будут гореть светодиоды:

D1 – D3 зеленые (небольшой или нормальный уровень сигнала)

D4 желтый (пороговый уровень)

D5 красный (максимальный)

Для регулировки уровня сигнала на корпусе есть подстроечный  резистор RP1. Также на корпусе индикатора есть джампер P2, с помощью которого можно перевести плату в режим работы с переменным током.
LED индикатор уровня сигнала/заряда KA2284 Arduino имеет один 4-пиновый штыревой разъем, с расстоянием между контактами 2,54 мм.

Обозначение контактов:

VCC (напряжение питания);

GND (общий контакт для VCC);

IN (входящий сигнал);

GND (общий контакт для IN).
