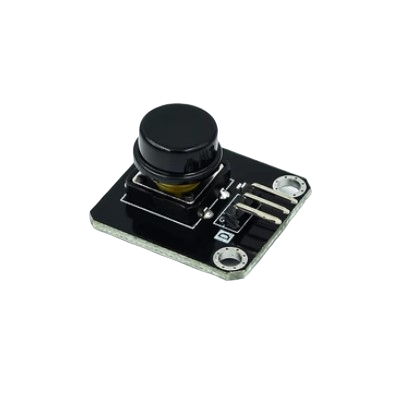

Модуль кнопки для arduino V2.0

Кнопка модуль для arduino V2.0 позволяет легко добавить в проект для Arduino обычную кнопку работающую на замыкание цепи при нажатии без необходимости монтажа — модуль можно подключить трехконтактным шлейфом или вставить непосредственно в макетную плату (breadboard).

Модуль представляет собой тактовую кнопку смонтированную на плате с 3pin выводом. При нажатии кнопки замыкаются контакты S и G.

Зажатый контакт представляет собой логическую единицу, а отжатый — логический ноль. При подключении к цифровым входам на Arduino логический вход будет фиксировать высокий уровень при нажатии и низкий при отжатой кнопке. Для формирования низкого уровня используется подтягивающий резистор на 10кОм между контактом V, на который подается +5В, и контактом S. Если кнопку предполагается использовать в простой аналоговой схеме, то напряжение на контакт V можно не подавать.

Кнопка имеет декоративный колпачек-насадку черного цвета для удобства использования.
